Мобильные буровые установки для бурения скважин. Самодельная бурильная установка для бурения скважин на воду: плюсы и минусы

Загородные дома и коттеджи – совсем не повод отказываться от комфортных условий проживания. Поэтому наличие автономного водоснабжения при отсутствии централизованного становится первой задачей хозяина. Но даже если вода на участок подается из магистрали, качество ее бывает настолько плохим, что собственный источник становится необходимостью уже не комфорта, а здоровья. И чтобы пробурить скважину, нужно всего лишь приобрести нужный инструмент – это малогабаритная буровая установка на воду.

Крупной техникой без особого труда можно пробурить артезианскую скважину, шахту для добычи нефти, газа и других полезных ископаемых, а вот малые МГБУ отлично подходят для бурения скважин на воду в частных хозяйствах. И, кстати, приобретение такого оборудования не особо скажется на семейном бюджете, если ваш участок – не единственный в округе, потом бурильная машинка может принести доход от сдачи в аренду.

Достоинств установка имеет немало:

1. Мобильность и компактность оборудования;
2. при этом МГБУ для бурения скважин на воду проста в применении;
3. бурение не принесет вреда ландшафту участка, так как скважина пробивается малогабаритным оборудованием;
4. МГБУ очень удобна для работы на ограниченных пространствах и позволяет осуществить бурение скважин в подвалах гаражей, придомовых постройках;
5. Разборное оборудование предельно удобно в транспортировке и не требует применения спецтехники для монтажа/демонтажа, переноса;
6. Питание МГБУ получает от стандартной розетки на 220 вольт, но при необходимости может работать от мобильного источника питания;
7. МГБУ работает быстро, без сбоев (там просто нечему ломаться), позволяя в короткие сроки обеспечить подачу водоснабжения в загородный дом.

Описание МГБУ

Обладая небольшим весом, мобильностью, расширенной функциональностью на ограниченных пространствах, доступной стоимостью бурильная установка имеет следующий набор элементов:

• буровой насос для нагнетания раствора;
• вертлюг для обеспечения свободного вращения бура, надежности всей конструкции;
• лебедка – спуско/подъемный инструмент, обеспечивающий выполнение технологических операций;
• система талей поднимает и поддерживает вес бура;
• циркулярная конструкция несет функцию приготовления, подачи раствора.

Конструктивные особенности различают способы бурения малогабаритными установками: шнековый, ударный, с промывкой.

Ударный способ бурения

Является самым простым и доступным. МГБУ для бурения скважин дополняется металлической трубой с желонкой. Лебедка поднимает трубу, затем опускает, разрыхляя грунт, вытаскиваемый наверх желонкой. Плюс – в итоге получается практичная хорошая шахта под воду. Минусы:

• низкая скорость работы;
• обязательная обсадка шахты трубами большого сечения;
• при встрече с плывуном шахта просто завалится.

Важно! Время от времени стакан необходимо очищать от грунта.

Шнековый вариант бурения

Применяется для бурения скважин на песок и для прочих легких грунтов. Функционально шахта пробуривается посредством крутящегося шнека, который поднимает рыхлый грунт на поверхность. Достоинство – можно проводить все процессы точечно и без применения электропитания. Недостатки – обязательная выемка шнека для очистки.

Важно! При малейшей угрозе плывуна шнек нужно сразу вынимать из шахты, его попросту затянет внутрь.

Очень удобно применять шнековый вариант бурения скважин в ограниченном пространстве. Благодаря точечной насечке концом бура, который можно сделать заостренным и малом поворотном пространстве спирали, шахта получается неширокой, что выгодно при оборудовании системы водоснабжения, например, в веранде частного дома.

Бурение с промывкой

Это один из самых производительных способов бурения скважин на воду. Мини буровая установка может развивать скорость прохода до 10м/час, что значительно быстрее любого другого способа бурения. Промывка скважин может производиться как прямым, так и обратным способом.

Прямой – это когда раствор подается прямо по штанге, вымывает грунт и передает его на поверхность.
Обратный – раствор подается внутрь шахты, откачивается вместе с грунтом посредством насоса.

Применение малогабаритных установок для бурения скважин на воду оправдана и по экономическим показателям – себестоимость скважин невысока, а при том, что служит такая шахта не менее 5-8 лет, окупаемость оборудования предельно быстрая. Положительных моментов много:

• оборудование для бурения можно разобрать, убрать и использовать по назначению в любое время;
• посредством МГБУ пробуриваются шахты под свайный фундамент;
• всегда можно выбурить шахту для воды в любом удобном месте.

Единственный минус малогабаритных установок для бурения скважин на воду – это неэффективность их применения на тяжелых грунтах, больше недостатков у оборудования нет.

Современный арсенал буровых установок насчитывает сотни разновидностей оборудования. Но если для добычи нефти и газа используются стационарные комплексы, то под скважину на воду подойдет малогабаритная модель. О том, какими эти модели бывают, как они работают и насколько сложно собрать самодельный компактный буровой агрегат мы и будем говорить далее.

Разновидности буровых устройств

Устройство стволов в газовой отрасли и нефтянке кардинально отличается от водяного направления. Там бур должен одинаково легко проходить вечномерзлый грунт и скальные породы. Плюс он изначально рассчитан под большое давление на глубине. Поэтому в нефтяной и газовой промышленности используются стационарные платформы.

Такое мощное оборудование для обустройства скважин на воду не нужно. В зависимости от сложности грунта и того насколько глубокая шахта нужна для скважины, есть 3 разновидности мобильных буровых установок.

1. Самоходные буровые агрегаты - название говорит само за себя, базой для оборудования здесь выступает автомобиль. Классикой автомобильных буровых считаются Уралы и Кразы. Для относительно мелких скважин на воду существуют установки на базе УАЗ, причем как на колесном, так и на гусеничном ходу;

1. Портативная передвижная установка с колесной базой - эксплуатационные характеристики таких установок не сильно отличаются от их автомобильных сестер. Хотя модели есть разные, ассортимент здесь большой, от маленькой двухколесной платформы под легковой автомобиль до сравнительно тяжелой модели «МГБУ-70».

1. Переносные и разборные модели - семейство переносных агрегатов чаще всего используется для обустройства водяных скважин. Мощность у них сравнительно небольшая, но зато эти аппараты можно установить в труднодоступных местах, к примеру, в подвале.

Популярные малогабаритные и передвижные варианты

Иллюстрации	Рекомендации
	Серия установок РБ-50/220 . Монтаж таких установок не требует много места и особых условий. В комплект входят: Штанги - 1 метр, 1,5 м или 1,8 м; Бур 50 мм из стали Ст40Х; Станина с рельсовым механизмом; Электробур с двигателем 2,2 кВт. Работающий от стандартной розетки в 220 V. Максимальная глубина ствола для серии РБ-50/220 - 50-70 м. Стоить такой аппарат может от 59 тыс. руб. Для таких установок желательно еще купить грязевой насос поршневого типа с диаметром частиц от 20 мм.
	Серия установок РБ-100/380 . Электроустановка мощностью 4 кВт рассчитана на питание от генератора 380 V; Максимальная глубина ствола - 100 м; В комплект входит электрический тельфер грузоподъемностью 1 тонна; Диаметр штанг 57 мм, штанги идут с замками и ключами к ним; Агрегат предназначен для роторного бурения твердосплавной шарошкой; Цена от 120 тыс. руб. В комплект не входит грязевой насос, но для роторного бурения он необходим.
	Серия установок УКБ-12/25 . Переносные модели; Модели на колесной паре, как на фотографии слева; Модели на автомобиле УАЗ. В зависимости от модели устанавливается электрический, дизельный, бензиновый или сторонний (от привода автомобиля) силовой блок. Цена начинается от 220 тыс. руб. Агрегаты этого типа разрабатывались под шнековый способ бурения.
	Серия установок ПМ-23 . По классификации Протодьяконова такие установки могут работать на грунтах от IX, до XII класса. Это означает, что их можно использовать для бурения: Шурфов под бетонные сваи; Шурфов для взрывной закладки в карьерах; Стволов геотермальных скважин; Скважин на воду. Из тех, что есть в продаже, самый маленький агрегат базируется на автомобиле УАЗ, весит 800 кг, способен бурить стволы диаметром до 300 мм и глубиной до 190 м. Самый мощный ПМ-23 на гусеничном ходу весит 2 тонны, бурит стволы диаметром 300 мм, глубиной 300 м. Стоимость, без учета машины, 160-300 тыс. руб.
	Семейство установок «ROTOMAX» . Компактные немецкие установки семейства «ROTOMAX» могут бурить сухим шнековым, пневмоударным и роторным способом с промывкой. Диаметр ствола - 219 мм; Глубина - до 120 м; Вес - 1,9-2,4 т; Цена договорная и начинается от 400 тыс. руб.

Для личного разового использования нет смысла покупать новую МГБУ, гораздо выгоднее будет аренда агрегата или покупка техники б/у.

Достоинства и недостатки малогабаритных буровых

• МГБУ легко транспортируются, некоторые модели можно перенести своими руками;
• Ремонт и эксплуатация такой техники не требует фундаментальных знаний;
• Большинство агрегатов энергонезависимы, что очень удобно в поле или на неподготовленном участке;
• Себестоимость 1 погонного метра ствола низкая;
• Возможность использования переносных моделей в ограниченном пространстве;
• Относительно низкая цена, особенно когда речь идет о самодельных установках;
• Для обслуживания такой техники достаточно 2 подсобных рабочих.

Что касается недостатков, то легкие переносные и передвижные модели не способны бурить стволы глубиной более 100 м.

Насколько сложно собрать установку самому

Сделать своими руками такую технику можно, но для начала разберитесь, какую скважину вы собираетесь обустраивать. К примеру, артезианский источник самоделкой вы не пробурите, плюс ко всему на него нужно оформлять разрешительные документы, а эти документы вам не выдадут без профессионального подрядчика.

Алгоритм работ по обустройству источника

Если не брать в расчет артезианские источники, то алгоритм обустройства любой другой скважины будет состоять из следующих пунктов:

• Сначала вам нужно выбрать место, по правилам питьевой источник делается не ближе 30-50 м от сливных ям и полей с удобрениями. Но этим правилом можно пренебречь, если вы бурите скважину на песчаный горизонт глубиной от 30 м;

• Дальше собираете, арендуете или покупаете буровую установку и начинаете пробивать отверстие в грунте, о способах самостоятельного обустройства ствола мы поговорим чуть позже;
• Когда ствол готов, в него вставляется обсадная колонна. Как правило, это стальная труба, она нужна для того чтобы не произошло обрушение стен ствола, а также чтобы в чистую питьевую воду не попали примеси из верхних водоносных слоев;
• Теперь источник нужно промыть (несколько раз выкачать из него воду, пока не пойдет чистая);
• На последнем этапе устанавливается насосное оборудование.

Статьи по теме:

Ударно-канатные механизмы

Родиной ударно-канатного способа обустройства скважин считается Китай. Первый чертёж или скорее эскиз такой установки появился около 3000 лет назад. Тем не менее, схема актуальна и по сей день.

Ударно-канатные механизмы применяются при обустройстве 2 видов источников - это абиссинский колодец и скважина на песок с фильтрующей основой. Абиссинский колодец сделать проще, но отзывы о нем не самые лучшие. Обычно вода там годится только для полива, ведь наполняется колодец от верховодки или грунтовыми водами.

Принцип прост, в землю вертикально забивается так называемая игла. Она представляет собой трубу с отверстиями для воды, на конце которой приварена пика из прочной стали. Существует 2 способа забить иглу до водоносного слоя.

• Вначале, чтобы удержать трубу в вертикальном положении устанавливается тренога;
• На расстоянии метра от земли к трубе крепится так называемый «подбабок» - в сущности это обычный хомут, плотно прикрученный к трубе;
• Сверху на трубу надевается бабка - металлический груз весом от 30 кг;
• На верхнюю часть треноги, а иногда прямо на трубу крепится блок с двумя роликами;
• Через ролики продеваются 2 троса, которые крепятся к бабке;
• Дальше подсобные рабочие при помощи тросов подтягивают бабку вверх и бросают. Таким образом, игла забивается в грунт, когда подбабок дойдет до земли, его переставляют на метр вверх, труба наращивается и процесс повторяется. На схеме ниже показан принцип работы системы.

Второй способ аналогичный, но более простой, в нем не нужно постоянно переставлять подбабок. Плюс иглу можно забить самостоятельно, без помощника.

• Вначале игла забивается простой кувалдой примерно на 1 метр;
• Дальше ставите над иглой треногу с роликовым блоком;
• В качестве бабки выступает ударная штанга - кусок круглого металлического проката длиной 1-1,5 м и диаметром, чуть меньшим, чем диаметр трубы иглы;
• Игла забивается посредством подъема и сброса вниз ударной штанги.

Классическая «китайская» ударно-канатная установка работает немного иначе. Здесь основным рабочим инструментом выступает «желонка». Она представляет собой трубу длиной до 2 м. Нижняя кромка трубы заточена по периметру.

Там же, в нижней части установлен обратный клапан, лепестки этого клапана пропускают грунт внутрь, после чего закрываются. Для утяжеления внутрь желонки устанавливается металлический груз.

Система работает примерно так:

• Ставится тренога или какая-либо подобная конструкция с верхним роликовым блоком;
• Первый метр в грунте выбирается садовым буром по диаметру желонки;
• После этого снаряд сбрасывается в скважину и под собственным весом заглубляется;
• Когда желонка наполняется грунтом, ее вытаскивают, чистят и продолжают бурить дальше;
• Для подъема рабочего патрона используется лебедка. Патрон с грунтом штука тяжелая и голыми руками вытянуть его проблематично (руки устанут).

На мягких грунтах скважину можно пробить при помощи одной желонки. Если грунт каменистый, то вначале ствол углубляется острым долотом, которое разбивает камни, а потом мусор из ствола выбирается желонкой.

Шнековое бурение

Шнековое бурение среди профессионалов еще называют «сухим». Шнек - это не что иное, как «винт Архимеда». Такой своеобразный «штопор» вгрызается в грунт и поднимает его вверх по стволу.

Максимальная длина рабочего шнека 2 м, поэтому для стволов глубиной более 2 м штангу нужно наращивать и после забора грунта вынимать инструмент для очистки.

Для того чтобы сделать шнековую буровую в домашних условиях, вам кроме самого шнека понадобится еще силовая установка (ДВС или электродвигатель) и редуктор, который будет преумножать и передавать энергию от силовой установки к шнеку.

Для удержания редуктора с двигателем в вертикальном положении сооружается рельсовая колонна из 2 или 3 направляющих труб. В идеале для подъема шнека с грунтом желательно еще установить тельфер или мощную лебедку.

Бурение с промывкой

Если до этого мы рассматривали кустарные способы и установки, то роторное бурение скважин с промывкой уже ближе к профессиональному оборудованию. Но это совсем не означает, что такую технику нельзя собрать в домашних условиях.

Правда здесь я вынужден вас немного расстроить - из того, что можно сделать своими руками в роторной установке есть только рама с рельсовыми направляющими, все остальное оборудование придется покупать и собирать на месте.

• Бурение выполняется при помощи профессионального металлического бура (шарошки). В отличие от шнека хорошая шарошка легко проходит сквозь скальные породы. Базируется шарошка на пустотелой металлической штанге;
• Вращательный момент обеспечивается стандартным двигателем с редуктором;
• Для охлаждения бура и подъема на поверхность породы используется вода, поэтому способ и называется «Бурение с промывкой»;
• Одним из основных узлов конструкции считается «Вертлюг» - он обеспечивает прочное соединение силовой установки с буровой штангой и одновременно через него поступает или удаляется вода из скважины;
• Вся эта конструкция базируется на рельсовой раме, состоящей из 2 или нескольких труб. На ней же устанавливается тельферная лебедка для подъема механизма со штангой.

Не пытайтесь самостоятельно выточить вертлюг в кустарных условиях и не заказывайте его в Китае. Это один из важнейших узлов и экономить на нем нельзя, берите либо отечественное оборудование, либо европейское.

Система с промывкой бывает 2 типов:

1. Прямой ход - вода подается через вертлюг в буровую колонну и после охлаждения бура, вместе с породой поднимается по стволу скважины наверх. Обходится такая промывка дешевле, но грязи вокруг ствола будет очень много;
2. Обратный ход - в этом случае вода заливается непосредственно в ствол. После чего грязевым насосом через буровую колонну и вертлюг вода высасывается вместе с породой. Придется заплатить за насос, но здесь вы можете организовать отстойники и не загаживать участок.

Вывод

По опыту, самодельные установки есть смысл собирать для обустройства стволов глубиной до 20 м на мягком грунте. Для глубокой скважины лучше взять какой-нибудь из выше перечисленных заводских агрегатов. На видео работа МГБУ показана наглядно. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Вода является базовой потребностью совершенно каждого живого организма на земле. Не зависимо от места нашего проживания, крайне важно вблизи иметь постоянный доступ к чистой питьевой воде. Конечно же, данный ресурс необходим не только для бытовых целей, но куда большие объемы необходимы в строительстве, металлургии и производстве.

Как видите, такой ресурс как вода пользуется наиболее высоким спросом в мире, поэтому всегда самой высокой популярностью пользовалась буровая установка на воду. Но при этом стоит отметить, что прежде чем приобретать установку для бурения на воду, необходимо обладать информацией о том, в какой местности будет проводиться бурение скважины, какие преобладают породы в данном регионе, а также насколько глубоко залегают подземные воды.

Выбор буровой установки на воду в зависимости от источника

Вода из-под земли может быть артезианской и грунтовой. Грунтовая вода находится в непосредственной близости от земли. То есть, вполне достаточно глубины обычного деревенского колодца. В данном случае нет необходимости приобретать бурильные установки для воды высокой мощности. Но при этом стоит отметить, что далеко не в каждом регионе грунтовая вода чиста и пригодна для продолжительного или даже разового употребления. Это напрямую зависит от экологии региона, в котором проводиться бурение. Если почва загрязнена, тогда содержащейся в нем воду грунт не только не способен насытить полезными минеральными веществами, но более того, может отравить опасными для здоровья и жизни химическими соединениями и бактериями. Поэтому, прежде чем купить оборудование для бурения скважин на воду, крайне желательно проверить качество полученной воды, т.к. результаты употребления загрязненной воды могут быть самыми плачевными.

Артезианские воды – это другое дело. Они залегают глубоко под землей, поэтому значительно меньше подвергаются вредному воздействию окружающей среды. Но при этом и для добычи ее необходимо приложить куда больше труда. В данном случае малогабаритная буровая установка на воду уже не подойдет, а необходима более мощная установка для бурения скважин на воду, т.к. артезианские бассейны находятся в среднем на глубине от 100 метров под землей и глубже. Для данных целей идеальным вариантом окажется оборудование для бурения скважин на воду 2Д3 и УРБ 2А2. Данная установка без проблем сможет сделать скважину необходимых размеров и даст доступ к важнейшему ресурсу – чистой воде. Помимо этого оборудование для бурения скважин под воду производимое нашим заводом имеет высокую универсальность, поэтому после проведения необходимых вами работ, вы можете использовать машину для проведения инженерных, геологических, геофизических работ, а также для разведки полезных ископаемых.

«Завод Буровых Технологий» - буровые установки на воду по доступной цене!

Компания «Завод Буровых Технологий» предлагает каждому желающему купить буровые установки на воду, цена на которые вас приятно удивит. Нам удалось добиться максимально выгодных условий сотрудничества, т.к. в нашей компании проводиться продажа буровых установок на воду исключительно собственного производства, но при этом применяются самые качественные и надежные технологии и детали, что гарантирует максимально эффективную работу и длительный срок службы каждого инструмента. В нашем каталоге каждый сможет найти максимально подходящий станок для бурения скважин на воду, т.к. мы предлагаем и мини бурильные установки для воды, так и крупногабаритные буровые установки на воду, видео и фотографии которых вы также сможете посмотреть на нашем сайте.

При этом все что от вас требуется для того чтобы установка для бурения скважин под воду была в вашем распоряжении, связаться с представителями компании «Завод Буровых Технологий» любым удобным для вас способом. Вас проконсультируют по всем интересующим вопросам наши квалифицированные менеджеры, а также помогут подобрать оптимальное оборудование для бурения скважин на воду, цена и возможности которого будут соответствовать вашим целям и возможностям.

Бурение скважины на участке – задача масштабная. Услуги профессиональной бригады не всякому владельцу дома по карману, а нанимать “кустарей” – это, в большинстве случаев, только деньги выбрасывать.

Проще выполнить все работы самостоятельно: и работаешь для себя старательнее, и расходов меньше. Вдобавок, если сделана буровая установка своими руками, затраты покажутся буквально смешными по сравнению с реальными ценами бурения.

Мы расскажем вам, как сделать станок для проходки вручную водозаборной выработки на участке. Представленные нами сведения опираются на практический опыт самостоятельных бурильщиков. Для полноты восприятия непростой темы предложенная информация дополнена полезными схемами, фото-подборками, видео.

Начинающему буровику нужно запастись терпением и приготовиться к выполнению не самой простой работы.

Еще понадобятся подручные средства и недорогие материалы для изготовления установки и бурового снаряда, а также здравый смысл и пара-тройка друзей в помощь.

Галерея изображений

Бурение скважин – это работа сродни искусству, поскольку результат непредсказуем, и каждое сооружение уникально. Задача состоит в том, чтобы проделать в грунте длинную и узкую шахту до водоносного слоя и опустить в нее обсадную трубу для укрепления стенок выработки.

В процессе придется извлечь немало грунта, причем грунт этот может быть очень разным: от кусков гранита до песка вперемешку с водой.

Многое зависит и от глубины водоносного слоя. Иногда до него нужно пройти менее 10 метров, а порой достигает нескольких десятков или даже сотен метров. Все это влияет на методы бурения и его сроки. Чтобы устроить скважину, существует два основных способа: ударно-канатный и вращательный, в современной интерпретации шнековый.

Самодельные буровые станки для ручного бурения сооружаются по единой схеме. Буровую вышку выполняют в виде треноги

В первом случае с помощью узкого и тяжелого снаряда, именуемого желонкой. Ее подвешивают на канате или тросе, который перекидывают через закрепленный на треноге блок. Для вытаскивания бурового снаряда из шахты используют лебедку с мотором, хотя при желании это можно делать и вручную.

Снаряд несколько раз роняют на дно выработки с высоты в несколько метров. Он рыхлит грунт, часть которого попадает в полость желонки. После углубления в грунт примерно на 0,5 м бур извлекают из ствола. Снаряд очищают и снова бросают в шахту. Процесс повторяют до тех пор, пока не дойдут до воды.

Ударно-канатный метод очень старый, его используют в течение столетий, если не тысячелетий. Сделать желонку относительно несложно, понадобится листовая сталь толщиной 4-5 мм или толстостенная труба Ø 110-120 мм, а также навыки работы со сварочным аппаратом. А работать желонкой можно даже в одиночку, хотя с помощником дело пойдет значительно быстрее.

Преимущества ударного бурения состоят не только в его доступности. Желонка надежна, она проходит практически любой грунт кроме скальных пород. Если нужно преодолеть слой из супеси или суглинка, желонку заменяют соответствующего размера стаканом – узким цилиндром без клапана на дне.

Желонку используют для подъема всех видов несвязных грунтов: песков, щебенистых, гравийных и галечниковых отложений. Ее применяют для расчистки дна скважины и в период эксплуатации выработки для удаления илистых отложений

Стакан эффективно разрушает глинистые породы, которые за счет собственной способности уплотняться и липнуть к стенкам удерживаются в его полости.В ручном ударно-канатном бурении желонку и стакан чередуют по мере необходимости.

Как только проходка желонкой существенной сокращается, значит, она встретила кровлю суглинка или супеси, из-за чего ее меняют на стакан. Как только в полости стакана перестает задерживаться разрушенный в скважине грунт, его меняют на желонку.

За один “сеанс” можно углубить шахту на метр, хотя чаще этот показатель скромнее, примерно 20-40 см. В этом недостаток ударно-канатного метода – длительное время работы. На глинистых пластичных грунтах эффективнее использовать шнек или иначе змеевиковый бур.

В ручном бурении чаще всего приходится сочетать ударно-канатные способы с вращательными, потому лучше запастись минимальным набором снарядов, представленном на схеме

Рабочий инструмент шнековой установки представляет собой колонну штанг с буром на нижнем конце. Инструмент буквально ввинчивается в грунт, который частично удерживается на его лопастях.

Периодически шнек вместе с разрыхленным грунтом извлекают на дневную поверхность, а забой с обвалившимся отвалом расчищают желонкой. Затем снова , внедряясь все глубже в землю с каждым витком.

Штанги постепенно наращивают по мере углубления шахты. Сначала длину буровой колонны увеличивают креплением одной штанги. Когда ее верхняя часть почти выровняется с устьем скважины, присоединяют вторую, затем третью и т.д.

Вращать бур можно вручную или с помощью ротора электродвигателя. Чтобы удерживать штангу в правильном вертикальном положении, в промышленных мобильных буровых установках применяется закрепленная на станине вертикальная рама. По этому принципу можно изготовить собственный станок.

На схеме показан вариант буровой установки, изготовленной своими руками, а также результат: относительно компактное устройство для бурения скважин

Одновременно с заглублением обсаживается ствол скважины, т.е. в пробуренную выработку устанавливается труба, диаметр которой на 1-2 см больше аналогичного размера снаряда. Звенья обсады соединяются в единую конструкцию посредством навинчивания или сварки.

Если в обсаженную скважину под напором подать большое количество воды, забой можно очищать без применения желонки. Этот метод успешно применяется профессиональными бригадами. Вода размывает взрыхленный грунт и вымывает его на поверхность.

Буровой раствор ускоряет работы в несколько раз, но все вокруг будет залито водой вперемешку с грязью. Да и каменистые грунты таким способом не пройдешь. Все это нужно учитывать еще перед тем, как приступать к изготовлению собственной буровой установки. Кроме того, нужно определиться со своими целями и задачами.

Если нужен агрегат для сооружения всего одной или двух скважин, можно особо не корпеть над тщательностью исполнения. А вот солидная и прочная буровая установка может стать весомым поводом, чтобы начать собственный бизнес по бурению скважин.

Изготовление ударно-канатной буровой установки

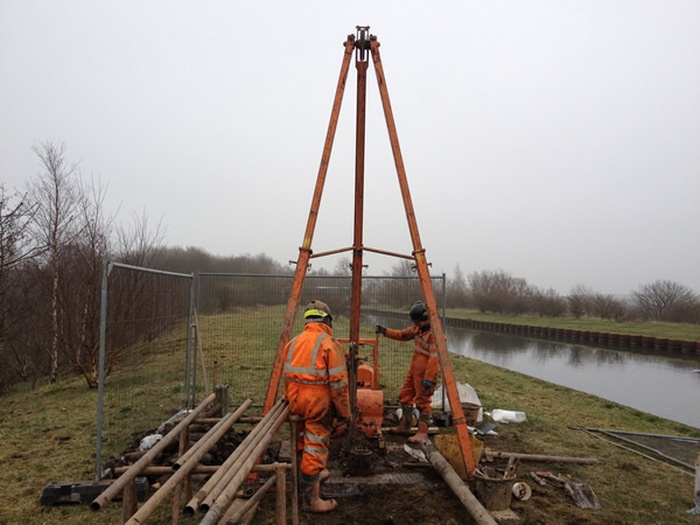

Тренога с желонкой – конструкция простая, как и все гениальное. Ее размеры можно прикинуть “на глазок”, особо точные инженерные расчеты здесь не нужны. Например, высота треноги, на которой будет закреплена желонка, должна быть больше этого бура примерно на метр.

Если проводятся в подвале дома, размеры конструкции будут ограничены высотой потолка.

Ударно-канатное бурение выполняется с помощью тяжелого снаряда – желонки. Ее бросают вниз с высоты, грунт разрушается и заполняет полость внутри желонки, после чего устройство извлекают и очищают

На открытом пространстве желонку можно повесить и повыше, чтобы увеличить силу удара. Но не стоит делать ее слишком высокой, это не эффективно. Сама желонка должна быть достаточно тяжелой. Чтобы эффективно рыхлить грунт, на ее подошве лучше сделать зазубрины или сточить острую кромку.

Оптимальной для бурения считается длина снаряда в пределах 1,8 – 2,2 метров, чтобы буровик мог свободно дотянуться до верхушки бура для крепления или отсоединения троса. Однако в ручном бурении наилучшей длиной желонки считают 1,0 – 1,2 м. Такой размер позволяет дотянуться рукой до дна снаряда, если он не опорожняется при налипании суглинка, например.

В ударно-канатном бурении используется желонка длиной около 1,2 – 2,0 метров. Снаряд должен быть достаточно тяжелым, чтобы разбивать грунт и вытаскивать его на поверхность в большом количестве

Делают желонку чаще всего из отрезка металлической трубы, желательная толщина металла – 4 – 6 мм.

Чтобы сделать такое бурильное устройство, следует выполнить следующие операции:

1. Приготовить отрезок трубы подходящего размера.
2. Сделать клапан в нижней части снаряда.
3. Приварить сверху защитную сетку.
4. Проварить ручку или “ушки”, чтобы закрепить канат.
5. Заточить нижнюю часть снаряда или приварить несколько “зубов” из отрезков металла или из кусков толстой проволоки.
6. Сделать треногу из металлических труб.
7. Установить блок, лебедку и двигатель для подъема снаряда из шахты.
8. Привязать к желонке канат и собрать конструкцию.

Клапан желонки заслуживает отдельного внимания. В снарядах небольшого диаметра используется шаровой клапан. На его роль подойдет металлический шар, диаметром чуть больше половины диаметра желонки.

Если подходящего шарика не нашлось, его можно изготовить из подручных материалов. Например, для этих целей часто используют смесь из свинцовой дроби и эпоксидной смолы, роль отливочной формы исполняет какой нибудь детский шарик из пластика или резины.

Лепестковый клапан желонки состоит из круглого куска металла, который перекрывает просвет внизу стакана, а также пружины, удерживающей его в закрытом состоянии

Снизу приваривают шайбу с отверстием, диаметр которого меньше, чем размеры шарика, чтобы он не вылетал. Для этих же целей вверху, на некотором расстоянии от защитной решетки, ставят стопор – кусок металла, который ограничивает движение шарика вверх. Решетка из проволоки не позволяет вываливаться из желонки крупным кускам грунта.

Шарик клапана не должен опускаться ниже уровня заостренно края или металлических зубьев, иначе он будет гасить силу удара. С другой стороны, “зубы” не стоит делать слишком длинными, иначе они не позволят части грунта попасть внутрь желонки.

В верхней трети корпуса желонки вырезают окошко. Оно понадобится, когда полную желонку нужно будет очистить от набившегося внутрь грунта.

Для изготовления шарового клапана желонки нужен металлический шар диаметром около 60 мм. Такой элемент можно достать из большого подшипника

Другой вариант клапана – лепестковый. Его делают из куска металла. Лепестковый клапан выглядит как круглая дверца, закрепленная на пружине в нижней части желонки. При движении снаряда вниз клапан открывается под давлением грунта, а затем пружина его закрывает и удерживает грунт внутри. Иногда такой клапан уплотняют куском резины, но это не обязательно.

Если при бурении выясняется, что она захватывает слишком мало грунта, возможно, нужно просто немного исправить конструкцию. Иногда нужно немного расточить просвет внизу устройства. Если снаряд оказался слишком легким, его следует утяжелить.

Для этого верхнюю часть желонки иногда заливают бетоном. Но можно и просто присоединить сверху дополнительный груз на подвижном соединении.

Треногу для ударно-канатного бурения можно сделать из металлической трубы, но для недолговременного использования подойдет и прочная древесина, например брус 150-200 мм

На вязких грунтах эффективной может оказаться разновидность желонки без клапана. Плотный грунт набивается внутрь снаряда и удерживается там естественным образом. Вычищают такое устройство через узкое вертикальное отверстие на боку.

Если есть возможность и необходимость, следует сделать две разных желонки, чтобы использовать их на разных грунтах. Желонку также используют для очистки готовой скважины от песка и грязи. Но в этой ситуации нет необходимости делать такой большой снаряд, подойдет и устройство длиной около 0,8 -1,0 метра.

Сооружение станка для шнекового бурения

Каркас такой установки может быть выполнен в виде треноги, но чаще его делают из вертикальных направляющих, закрепленных на подставке и соединенных сверху горизонтальной конструкцией. Каркас станка должен надежно удерживать рабочую колонну из и наращиваемых штанг при извлечении их их их скважины.

На схеме наглядно представлено устройство буровой установки на металлическом каркасе с вертлюгом, буром, электрической лебедкой и мотором-редуктором (+)

Бур изготавливают следующим образом:

1. К отрезку узкой металлической трубы длиной около 1,5 метров приваривают пару витков из металлической полосы, чтобы получилось подобие винтовой нарезки.
2. К краям шнека присоединяют ножи, режущие кромки которых должны находиться под углом к горизонтали.
3. Ножи подвергают заточке.
4. К верхнему краю бура привинчивают или приваривают тройник с внутренней резьбой.
5. Заготавливают отрезки металлической трубы такого же диаметра. что и труба шнека, чтобы в дальнейшем наращивать длину буровой колонны. Это штанги.
6. На этих кусках трубы нарезают резьбу, чтобы соединять их или высверливают отверстие для фиксации стопорным пальцем.

Впрочем, для наращивания длины буровой штанги вполне успешно применяют и муфтовое или замковое соединение. Буровую вышку можно сделать из металлических труб, швеллера или из древесины. Главное, чтобы она надежно удерживала буровую колонну.

В верхней части каркаса устанавливают блок, который подсоединяют к лебедке для подъема колонны труб с буровым снарядом. Считается, что вышка необходима только при глубиной более восьми метров. Небольшое сооружение можно пробурить и без нее, но работы все же будут затруднены.

Наращивание длины буровой штанги существенно значительно утяжеляет колонну, поэтому для его подъема используют электромотор с лебедкой. Если предполагается выполнять “мокрое” бурение, вращение бура также осуществляют с помощью электромотора.

Специалисты считают оптимальным вариантом для этих целей типовое устройство мощностью 2,2 кВт на 60-70 оборотов, которое можно запитать от обычной розетки на 220 V. Подходящими могут оказаться модели типа 3МП 31,5, 3МП 40 или 3МП 50.

Вертлюгом называют элемент, с помощью которого движущий момент передается с электродвигателя на буровую штангу. Через него также выполняют подачу бурового раствора в шахту. Буровые штанги закрепляют на подвижной части этого устройства. Для бурового раствора предназначен специальный герметичный патрубок.

На схеме изображена конструкция вертлюга для малогабаритной буровой установки. Через боковой патрубок внутрь шахты подается промывочная жидкость (+)

Поскольку вертлюг во время бурения постоянно движется, при некачественном исполнении он может очень быстро сломаться. Чтобы этого не произошло, следует соблюдать два правила: использовать для его изготовления только высокопрочную сталь и обеспечить минимальный зазор между статичными и подвижными элементами устройства.

Как уже упоминалось, каких-то сверхстрогих правил при устройстве для скважин самопальных буровых установок не существует. Чаще всего сооружается гибридная конструкция, которая позволяет одновременно использовать и ударно-канатный метод, и вращательное бурение.

В такой конструкции устраивается одна и та же рама, позволяющая переходить с одного способа на другой без внесения каких-либо конструктивных изменений.

Если есть желание профессионально заняться , то все детали лучше приобрести на стороне, а не делать самостоятельно, или взять в аренду. Можно заказать все эти элементы у опытного токаря. Понадобится купить надежный электромотор с редуктором, а мотопомпу, рукав и шланг, если предполагается выполнять работы с использованием гидронапора.

Раму и бур изготавливать лучше после того, как приобретены вертлюг, электродвигатель и лебедка. Это позволит правильно и быстро подогнать все части установки друг к другу. Чтобы получить возможность наращивать более длинные штанги на бур, рекомендуется делать раму с запасом около 3,3 м.

Для изготовления вертлюга и замков следует использовать качественную сталь, поскольку эти части конструкции переносят самые высокие нагрузки в процессе бурения.

Вертлюг для буровой установки, изготовленной своими руками, можно также сделать самостоятельно, но проще и надежнее будет использовать промышленную модель такого устройства

Закаленная сталь не слишком хорошо подходит для изготовления самодельных буровых установок, поскольку после обработки она нуждается в дополнительной шлифовке, лучше взять обычную сталь. На штангах лучше всего использовать трапециевидную, а не конусную резьбу.

Она имеет достаточные прочностные характеристики, и с выполнением такой резьбы справится любой токарь. А вот для изготовления штанги с конусной резьбой придется искать специалиста.

Для бурения на глубину более 30 метров рекомендуется делать штанги из труб со стенкой 5-6 мм толщиной. Обычные трубы со стенкой 3,5 мм таких нагрузок могут и не выдержать. Для изготовления бура лучше брать не легированную сталь, а обычную, чтобы не возникло проблем в процессе сварки.

Для бурения твердых грунтов имеет смысл использовать высокопрочный бур-долото промышленного производства. Хороший эффект дает использование снаряд с тремя лопастями. При его работе используют циклическое вращение, что позволяет выполнять рыхление грунта максимально эффективно.

Буровые инструменты для ручного производства работ бывают разными по конструкции. Различают ложковые и змеевиковые модели, а также буровое долото. Ложковые буры эффективны на пластичных грунтах: супесях, суглинках, глинах. Резец такого бура обычно выполнен в виде ковша. Такой бур можно изготовить самостоятельно из трубы подходящего диаметра.

На плотных суглинках можно использовать также змеевиковый бур. Это устройство по конструкции напоминает штопор, а режущий элемент – раздвоенный, так называемый хвост ласточки. В качестве альтернативы змеевому буру можно использовать аналог ледового бура, но он может быть не так эффективен.

На твердых породах лучше всего показывает себя буровое долото с углом заострения 110-130 градусов. Долото может иметь очень разную форму, поскольку рассчитываются на разрушение скальных пород различной степени твердости.

Буровое долото подходит для работы на твердых и мягких грунтах. Такой бур можно изготовить из подручных материалов

Для бурения сложных геологических разрезов иногда лучше использовать бурение в два этапа двумя разными бурами. Сначала производят бурение узким буром, диаметром около 80 мм. После такого разведочного бурения работы выполняют буром большего диаметра, чтобы получить скважину нужного размера.

Грузоподъемность лебедки должна быть не менее одной тонны. Помимо электрической лебедки некоторые мастера сразу же ставят еще одну, механическую. Она эффективнее справляется в некоторых случаях, например, если заклинило обсадную трубу. Для электродвигателя и лебедки рекомендуется использовать два разных пульта управления.

Самодельная установка для бурения скважин – не слишком сложный агрегат, оставляющий простор для работы инженерной мысли. Но следует помнить, что узлы и механизмы такого устройства в процессе бурения испытывают существенные нагрузки. Поэтому материалы должны быть прочными, а работы нужно выполнить как можно лучше.

Установка для бурения скважин своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки на воду составит 15-20% от аналогичного готового агрегата.

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.
Скачать чертежи для буровой установки на воду своими руками:

1. Верхняя рама
2. Нижняя рама
3. Ползун
4. Гильза-ползун
5. Рама в сборе
6. Двигатель и ползун
7. Узел А
8. Бур

§ Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность - и выйдет из строя.

Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х.
Скачать чертёж самодельного бурового вертлюга:

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура.

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит - самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг беритепростые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся - их порвёт.
Скачать чертёж замков для буровых штанг:

1. Замок на штангу 1
2. Замок на штангу 2

§ Буровая головка

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик. Если в месте бурения много камней, тогда покупайте в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Видео как изготовить буровую головку:

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт. Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Рекомендуется для гидробурения мотор-редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Как сделать буровую установку своими руками

1. Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.

2. Покупка мотора - редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Видео работы аналогичной установки, изготовленой своими руками:

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно. Читайте . Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

§ Бурение своими руками

Чтобы сделать водную скважину вручную применяют шнековую или ударно-канатную технологию. Гидравлический способ потребует буровую установку. Разборную модель малогабаритки можно изготовить по чертежам с нашего сайта. И, возможно, бурение скважин на воду своими руками станет вашим бизнесом.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу - кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор - дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по - другому - патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка - полый металлический цилиндр для поднятия разжиженой породы и грязи из скважины на поверхость.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения - каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.
