Крыши домов с мансардой и коттеджей. Всё о мансардных крышах в домах: проектирование и виды

Мансарда – это помещение для проживания чердачного типа, расположенное непосредственно под крышей здания. И не просто под крышей, а под так называемой мансардной крышей, которая проектируется специально под объекты этого типа. Проекты домов с мансардой .

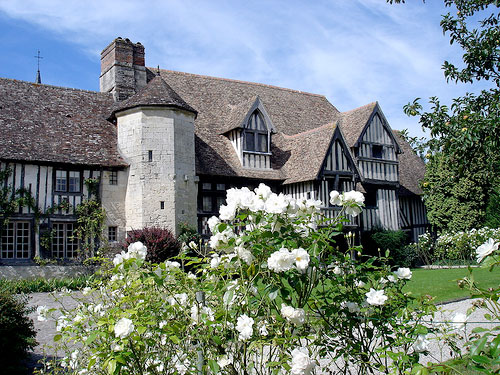

Мансардный чердак используется в архитектуре примерно с 17 века. Начало этой идее положила дороговизна проживания в больших быстро развивающихся городах Западной Европы. Именно в то время известный французский архитектор Франсуа Мансара расположил под крышей первые в мире гостевые апартаменты для не очень знатных постояльцев. От фамилии изобретатели и произошло название подобных помещений.

В России мансарды получили широкое распространение в 18 веке в молодом тогда ещё Санкт-Петербурге, где большинство домов изначально проектировались с достаточно тесными жилыми чердаками, оснащёнными слуховыми окнами. Довольно долго мансардные жилища служили прибежищем для богемы, мелких чиновников и бедных студентов. Именно в таком помещении проводил свои непростые дни Родион Раскольников. Поэтому сегодня мансарда стала своеобразным символом творческого уединения, который на самом деле имеет серьёзную практическую ценность.

Достоинства домов с мансардой

дом с грамотно обустроенной мансардой, оборудованной панорамными окнами на крыше или небольшим балконом, радует глаз особой архитектурной эстетикой;
правильно спланированная и обустроенная мансарда – это серьёзный плюс к полезной площади жилой недвижимости;
удобный для проживания мансардный чердак зачастую становится излюбленным местом игр маленьких детей;
красивая мансардная крыша с окнами улучшает общий вид строения;
мансарда может быть достроена в домах старого фонда, увеличивая жилую площадь и общую эксплуатационную ценность объекта;
наличие мансардного помещения повышает коэффициент теплосбережения нижних комнат;
мансарда считается самым теплым помещением в доме из-за физического свойства нагретого воздуха подниматься вверх

При этом мансарду можно оборудовать с минимальными затратами, если изначально заложить такое решение в проекте. Потому что для создания помещения этого типа не требуется ни несущих стен, ни усиления фундамента – только каркасные балки стропильной системы плюс грамотно спланированная мансардная крыша с системой изоляции.

Какая крыша лучше для обустройства мансарды?

Мансардная крыша отличается от обычной кровельной системы наличием несущих стропил, наличием дополнительно гидро и пароизоляции, а также высокоэффективным утеплением.

Чтобы обустроить просторное мансардное помещение под такой кровлей высота крыши должна быть максимальной, что потребует точного расчета угла наклона. Если использовать двускатную крышу с правильным углом наклона, то из 170 кв. метров полезной площади нижних этажей можно выкроить не менее 30 метров мансардного помещения. Очень важно правильно выбрать покрытие кровли, причём эстетика в данном случае должна уступать практическим соображениям и инженерным расчётам. Если речь идёт о мансардном помещении большой площади без дополнительного укрепления несущими балками, то для создания кровельной системы лучше выбрать ондулин или мягкую битумную черепицу.

Нужен ли балкон?

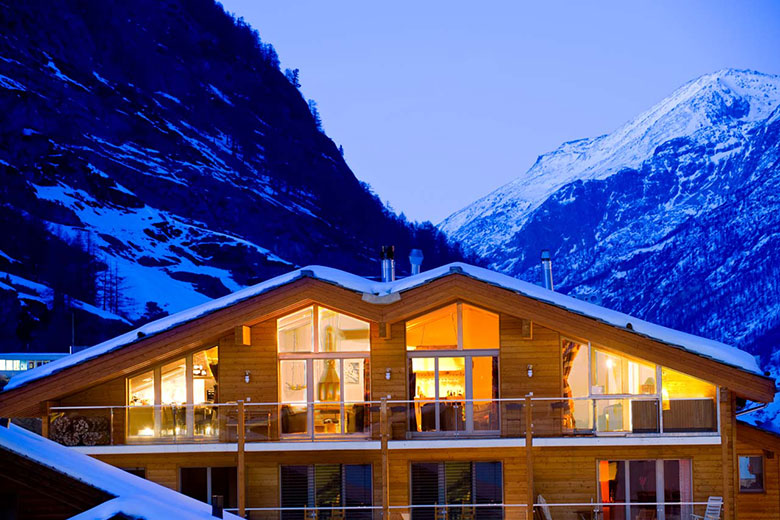

Балкон на мансардной крыше – это дорогое удовольствие, которое потребует отдельного раздела в проекте. Как правило, в мансардах используют встроенные балконы, но если есть возможность увеличить площадь слуховых окон, можно подумать и о подвесном варианте.

Сегодня на рынке существует специальная разновидность слуховых окон, позволяющих установить балкон непосредственно внутри кровельного ската. Такие мансардные окна состоят из двух створок, позволяющих проветривать помещение в одном положении, или выходить на балкон при двух открытых створках.

Самым популярным архитектурным решением для небольших домов становится сдвиг балкона от несущей стены строения вперёд с установкой дополнительный опор в виде колонн при наличии козырька, который будет идти в уровень с общей кровлей.

Нюансы проектирования и строительства мансардных крыш

Основные трудности обустройства мансардной крыши можно перечислить следующим списком:

сложность монтажа в кровле слуховых окон, которые будет необходимо снабдить уловителями снега и ендами;
выбор мансардных окон с армированным профилем и упрочненным стеклом достаточно ограничен;
для покрытия кровли не рекомендуется использовать металлочерепицу, профилированный лист или кровельное железо. Причины – высокая теплопроводность, большая масса, высокая акустика во время осадков;
чем больше скатов будет иметь крыша, тем меньше полезной площади придётся на мансардное помещение из-за потерь на углах;
наличие большого количества элементов из древесины неизбежно приведёт к большому испарению влаги, что придётся учитывать при установке утеплителя

Мансардные окна - как можно больше света

Чердак, как и подвал, является самым тёмным местом в любом доме. Поэтому чтобы пребывание в мансарде не угнетало психику, современные мансардные помещения в обязательном порядке оснащаются специальными оконными системами. Мансардные окна бывают двух типов – классические слуховые, расположенные в кровельном скате, и стандартные фасадные. Альтернативная классификация мансардных окон разделяет наклонные и вертикальные оконные конструкции соответственно. Стоит отметить, что наклонные (слуховые) окна способны пропускать на 40-45% больше света, чем вертикальные аналоги.

Современные мансардные окна отличаются более высоким армированием профиля и повышенной прочностью наполнителя стеклопакета. Такие особенности существенно увеличивают стоимость изделий, являясь необходимыми качествами для окон этого типа.

При проектировании мансард расположению окон следует уделить особое внимание с учётом ориентации сторон света. По возможности окна следует устанавливать с восточной или западной стороны, чтобы получить максимальное количество солнечного света.

Немного о теплоизоляции мансард

Мансарда в большинстве случаев является не отапливаемым помещением, которое зачастую используется только в тёплое время года. Даже если в мансардный чердак подведена отопительная система, тепловой изоляции следует уделить особое внимание.

В средней полосе России толщина минеральных плит с максимальной плотностью, используемых для теплоизоляции кровли, должна быть не менее 200 мм. Между изоляционным слоем и кровлей необходимо оставлять зазор для естественной вентиляции. Одновременно в проектах необходимо предусмотреть наличие гидро и пароизоляции.

Если существует возможность, утепление кровли над мансардой лучше отложить на один сезон. Такая отсрочка бывает полезной, так как используемые деревянные конструкции из массива неизбежно будут отдавать влагу, которая будет впитываться в утепляющие материалы. Если стропила хорошо высохнут, то последующее утепление крыши будет более эффективным.

Монтаж утеплителя, гидро и пароизоляции лучше всего осуществлять непосредственно на стропила до установки кровельной системы. Если такой возможности не существует, для утепления помещения можно использовать напыление пенополиуретаном с внутренней стороны кровли.

Особенности проектирования домов с мансардами

если речь идёт о небольших домах с компактными мансардами, построенными с помощью одних деревянных стропил под мягкой кровлей, то при проектировке фундамента эту нагрузку можно не принимать в расчёт;
мансардный этаж в любом случае существенно повлияет на внешний вид строения. В процессе проектировании и при создании визуализации необходимо учесть все внешние нюансы, способные изменить архитектурную эстетику. Органично вписать мансарду в типовой проект – это довольно сложная задача, требующая привлечения высококвалифицированных проектировщиков. Но даже если речь идёт о штучном проектировании, внешний вид дома с мансардой требует гармоничного согласования с техническими и конструктивными особенностями чердачного помещения и мансардной кровли.
особый акцент в проектировании необходимо поставить на эффективном утеплении и образцовой изоляции жилого чердачного помещения. Стоит понимать, что мансарда находится непосредственно под кровлей, принимающей на себя все атмосферные осадки и ветровые нагрузки. Соответственно уровень изолированности и герметичности такой инфраструктуры должен быть максимальным;
стандартное требование к мансардным помещениям – расстояние от пола до потолка должно быть не менее 2,2 м. Если позволяют размеры, то следует запланировать обустройство подвесной потолочной системы, например, из гипсокартона с встроенными светильниками.
оригинальный дизайн-проект мансарды – отдельная тема, заслуживающая внимания, как заказчиков, так и проектировщиков. В этом случае уникальность каждой разработки неизбежна, так как такие помещения всегда отличаются друг от друга наклоном потолков, конфигурацией комнаты, расположением окон и другими особенностями. Умение создать уютную спальню, светлую игровую комнату или просторную творческую мастерскую в мансарде становится во главу угла подобных заказов. Поэтому при проектировании такого помещения проектировщику желательно знать целевое назначение мансардного помещения.

Дома с мансардами сегодня находятся на пике архитектурной моды в области малоэтажного строительства. Возможность получить дополнительные метры полезной площади без больших затрат является серьёзным стимулом для многих заказчиков. При этом дом с мансардой существенно прибавляет в цене, а само наличие такого помещения значительно увеличивает пользовательскую и эстетическую ценность жилой недвижимости.

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на . Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

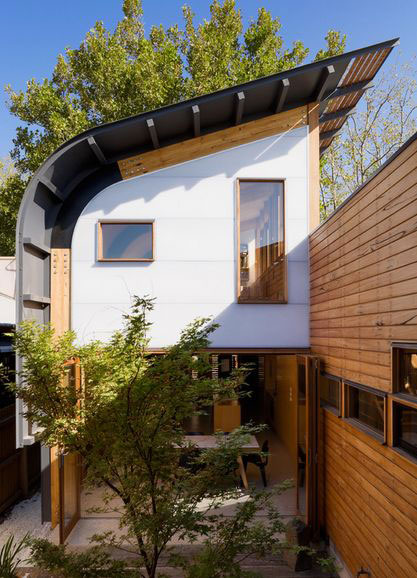

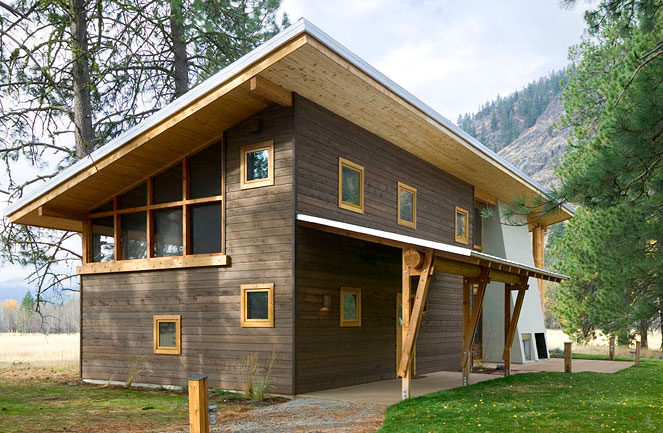

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

симметричной — конек располагается над серединой здания;
асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или , получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. ().

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

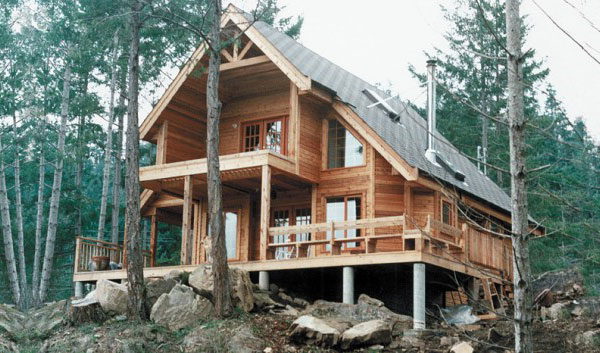

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Устройство мансардного помещения - процесс сложный, он требует максимального внимания и ответственного отношения. От качества материалов и исполнения будет зависеть срок его службы и комфортность проживания в доме. Поэтому спешка и безответственная замена материала может обернуться значительными потерями. Хотя вся работа не требует специальных знаний и мастерских навыков.

Варианты устройства домов с мансардой, конструктивные особенности

Когда речь заходит о строительстве загородного дома, первое, что приходит в голову, - образ строения с мансардным этажом. Мансарда по сути является облагороженным подкровельным пространством, приспособленным для выполнения тех или иных функций жилого помещения. Такая конструкция дома значительно расширяет эффективно устроенное пространство и делает его уютнее. В мансарде можно создать спальные помещения, кабинет или тренажёрный зал.

Традиция использования чердака в качестве жилой площади зародилась ещё в семнадцатом веке, когда семьи были большими и люди были вынуждены использовать дополнительную площадь.

Фотогалерея: варианты устройства мансард различных конструкций

Мансарда увеличивает комфортность проживания в доме Мансарда может применяться как дополнительное украшение экстерьера В доме с мансардой жить комфортно и уютно Мансарду можно обустроить и под ломаной крышей

Достоинства и недостатки мансарды

Основные преимущества строения с мансардным помещением заключаются в существенном расширении полезной площади в доме. Кроме того:

Мансарда придаёт эстетичность зданию снаружи.
Внутри можно создать оригинальный интерьер, творчески используя дополнительные возможности, предоставляемые строением помещения.
Значительно снизить потери тепла от системы отопления в доме. С мансардой можно сэкономить до трети вырабатываемой энергии. Учитывая длительный отопительный период в России, выгода может быть довольно внушительной.

К недостаткам устройства мансарды можно отнести трудоёмкость её изготовления, связанную с особыми требованиями к материалам и качеству исполнения работ по монтажу. Важнейшим условием является правильное проектирование стропильной системы, подбор и установка мансардных окон и обеспечение эффективной вентиляционной системы.

Какие факторы учитываются при устройстве мансардных помещений

Помещения в подкровельном пространстве имеют ряд особенностей устройства, связанных с их расположением. Они не оказывают прямого воздействия на несущие конструкции дома, но нагружают их опосредовано через переводы и стропильную систему.

Особенности устройства мансардных кровель

Классическая мансардная крыша устраивается двускатной под углом в 45 градусов. При этом в поперечном сечении образуется геометрическая фигура из комбинации прямоугольника и трапеции. То есть один или два участка потолка устанавливаются с наклоном. В этом случае полезный объём пространства составляет ровно две трети от объёма подкровельного пространства.

Двухскатная крыша подходит для создания мансарды в загородном доме

Желая увеличить этот показатель, застройщики часто принимают решение об устройстве ломаной крыши. При этом можно увеличить объём полезного пространства до 90%.

Стропильная система необходима для устройства ломаной крыши

При этом форма поперечного сечения может быть различной, но чаще всего встречаются прямоугольники.

Чертёж поможет максимально использовать подкровельное пространство для мансарды

Учитывая конструктивные особенности места устройства мансарды, нужно придерживаться следующих правил:

Для формирования мансарды следует применять только лёгкие материалы, в частности гипсокартон.
Стены мансарды лучше обшивать гипсокртоном
Помещение мансарды должно быть надёжно утеплено, поскольку непосредственно контактирует с холодной кровлей. Тщательное утепление снижает общие расходы на отопление в доме на величину до 30%. В условиях российского климата это может составить изрядную сумму.
Минплита - хороший вариант, чтобы устроить утепление мансарды
Также обязательно устраивается гидроизоляция. Для этого используется полиэтиленовая плёнка толщиной 90–200 микрон. Её назначение состоит в защите слоя утеплителя от влаги из внешнего пространства, а также от конденсата, образующегося в процессе эксплуатации на обратной стороне практически любых кровельных покрытий.
Кровельный пирог надежно защитит и мансарду и весь дом
Изнутри кровельный пирог необходимо защищать слоем пароизоляции. Для этого применяется мембрана односторонней проницаемости. Если её расположить лицевой стороной внутрь, влага из утеплителя через капиллярные отверстия выводится в вентилируемое пространство под финишной отделкой.
Пароизоляция устраивается из мембранных пленок
Под финишным покрытием кровли над мансардой обязательно делается вентилируемое пространство. Оно образуется при установке контробрешётки под несущую поверхность крыши. Вентилируемый канал сверху выводится в холодный треугольник под коньком крыши.
Устройство вентзазора по контробрешётке - обязательный этап при постройке мансарды

Готовые проекты домов с мансардной крышей

Строительный рынок предлагает множество вариантов устройства домов с мансардой, при этом имеется в виду не только бумажный проект, но и выполнение полного цикла работ со сдачей объекта под ключ.

Проекты домов с мансардой под односкатной крышей

В этих строениях имеется ряд особенностей исполнения, которые нужно учитывать при проектировании. Угол ската таких кровель не может быть более 15 градусов, что делает их уязвимыми с точки зрения воздействия снеговых нагрузок.

Угол односкатной крыши должен составлять не больше 15 градусов

Кроме того, минимальная высота стенок допускается в 1,1 метра по низкой стороне и не менее 2,5 по высокой. То есть подкровельное пространство не может быть использовано в полной мере. Этого можно избежать, если поднять несущие стены на высоту более 1,2 метра, но это уже полумансарда. После составления эскизного проекта его нужно показать квалифицированному специалисту. Если у него возникнут обоснованные претензии или замечания, их стоит обязательно учесть и внести соответствующие исправления.

Планировка помещения дома с мансардой поможет учесть все нюансы

Проекты домов с мансардой под вальмовой крышей

Вальма - дополнительный скат на двускатной кровле, перпендикулярный коньку крыши.

Эти скаты разделяются на несколько видов. Так, датская вальма заменяет только часть ската сверху от конька. Далее, формируется стропильная система, как для фронтона с окнами и дверью, ниже может находиться опорная стена или второй укороченный скат.

Под полувальмой можно сделать удобную мансарду

Таким образом, реализуется сооружение балкона из мансарды. Кроме того, такое устройство позволяет избежать применения мансардных окон, встраиваемых в кровлю. Они сложны по конструкции, нуждаются в постоянном обслуживании и дороги в сравнении с вертикальными окнами.

Вторым основным вариантом устройства вальмовой кровли является голландская вальма. Она представляет собой усечённый снизу фронтон, ниже линии пересечения устраивается скат. Такая конструкция позволяет устроить на фронтоне большие слуховые окна, улучшающие освещённость помещения мансарды.

Голландской вальмой устроено перекрытие веранды под мансардой

Часто различные формы вальмовых крыш применяются в сочетании на одном конструктивном узле. Такие решения значительно улучшают внешний вид строения. Но платить за это приходится усложнением формы стропильной системы, что создаёт существенные затруднения при проектировании и воплощении проекта.

Видео: устройство мансарды под двускатной крышей

Проекты домов с мансардой для четырехскатных крыш

Такие кровельные системы устраиваются на достаточно обширных зданиях. Они визуально уменьшают размеры строения по длине, придавая ему более уютный вид. Естественно, что размеры мансардного помещения при этом заметно уменьшаются, а для организации нормального освещения приходится использовать мансардные окна в большом количестве. Стропильная система при таких конструкциях достаточно проста, чтобы её можно было установить своими руками. А вот для монтажа мансардных окон нужны определённые навыки и специальные знания.

Устройство мансарды возможно и на обширном доме

Примеры оформления мансардных помещений

Самые простые архитектурные решения домов с мансардами делают их уникальными. Поэтому имеет смысл творчески отнестись к оформлению интерьера.

Основными современными направлениями в отделке мансард изнутри считаются стили эклектика, кантри и шале. Особенностью таких решений являются некоторые элементы конструкций, оставляемые на виду, например, ими могут быть ригеля. В этих помещениях устанавливается деревянная мебель, на которой допускаются элементы резного оформления.

Деревянная мебель лучше всего подойдет для мансарды

На диваны и кресла можно разложить подушки и пледы. В таком помещении уместна звериная шкура на полу.

Мансарда в стиле шале очень популярна

Распространённым можно считать оформление мансарды в стиле прованс. При этом все элементы конструкции зашиваются гипсокартоном. Учитывая особенность материала, можно создавать самые причудливые формы отделки и элементы декора. Лицевое оформление производится с использованием штукатурки и краски. При таком стиле очень уместны многочисленные полочки с сувенирами.

Прованс - оригинальное стилевое решение для отделки мансарды

Расположение мебели в мансардах полностью зависит от предпочтений хозяев. В зависимости от конструкции подбирается и соответствующая обстановка. Причём делать это нужно уже на этапе проектирования с учётом следующих обстоятельств:

Вариантов эстетического оформления мансардных помещений множество и здесь открывается полный простор для фантазии.

Разнообразие стилей отделки определяется формой крыши

Популярность домов с мансардой вполне обоснована. При небольшом приросте затрат можно получить дополнительное жилое или функциональное помещение, которое к тому же улучшает условия эксплуатации дома в целом.

Видео: устройство мансарды под четырёхскатной крышей

Мансарда, позволяющая эффективно использовать площадь перекрытия частного дома, - конструкция достаточно сложная. Как правило, домовладельцы поручают ее строительство опытным мастерам – кровельщикам. Но если вы дока в плотницком деле и не боитесь трудностей, то наверняка сможете справиться с задачей самостоятельно. Первый шаг – получение теоретических знаний о том, как мансардная крыша рассчитывается и строится своими руками по индивидуальным чертежам. Эту информацию, изложенную в виде пошагового руководства, вы найдете в данной статье.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

обычная двускатная с уклоном 45° и больше (крутая);
ломаная кровля;
четырехскатная полувальмовая.

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню - кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами - наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

Крутая кровля с двумя скатами, наклоненными под углом 45°.
Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

собственный вес;
массу кровельного покрытия и утеплителя;
максимальные для данной местности порывы ветра;
давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120-200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50-120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
Общий удельный вес – 32 + 25 = 60 кг/м².
Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25-27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

скобами ко второму сверху венцу бревен или брусьев;
на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10-15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

Нарежьте плиты минваты и вставьте их враспор между стропилами.
Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Важный момент. При закладке утеплителя проследите, чтобы между ним и ветрозащитной мембраной оставался вентиляционный продух 3-5 см. Через него будет удаляться влага, образующаяся в минеральной вате из-за возникновения точки росы.

Наглядно процесс теплоизоляции мансарды показан в очередном видео:

Заключение

Строительство мансардной крыши – дело трудоемкое и в одиночку вам его не одолеть. Большинство работ нужно выполнять с помощником, а для подъема стропильных ферм потребуется 3 человека. Также успех вашего мероприятия во многом зависит от правильности первоначальных расчетов. Если методика вычислений приводит вас в замешательство, а толковых инженеров поблизости нет, посоветуйтесь с опытными мастерами – кровельщиками, в чьей компетенции нет сомнений. Они подскажут верное решение и, возможно, поведают о подробностях монтажа подобных систем.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Нормандский или французский стиль

Францию можно считать «родоначальником» мансарды, помещение получило имя архитектора Франсуа Монсару, первым применившего принцип обустройства подкровельного помещения в XVII веке. Мансардные крыши частных домов фото которых представлены, обладают несомненными преимуществами и разнятся по стилям. Применение хорошо подобранных материалов и гармоничное сочетание красок оформления придает таким строениям неповторимый шарм.

Факт! Французские крыши домов с мансардой фото которых представлены, это, как правило, одноэтажные строения, немного увеличенные по площади, но не в высоту. При этом практикуется вариант размещения жилой комнаты под крышей над гаражом, что позволяет использовать больше пространства при малой площади основания.

Суровые климатические особенности северных регионов страны нашли отражение в фахверковых домах. Мансарды тут оснащены слуховыми окнами, фронтонами и при всей строгости смотрятся идеально.

А вот «гаражный» вариант мансарды

– чуть более спокойный и нежный. Добавить остекление и получится функционально, эстетично, в меру тонко и необычно. Крыша сложной формы дополняет французский шик, но вполне органично впишется и в наши просторы.

Альпийские шале – отдельный разговор. Тут двускатные деревянные крыши дополняются не только большими окнами, но и балконом. Внутреннее убранство выглядит особенно изыскано, если деревянные элементы не прикрыты облицовкой. Характерная особенность шале – удлиненные скаты, что объяснимо снежными покровами. При этом теплота увеличенных оконных проемов и просторные балконы позволяют наслаждаться теплом альпийского горного лета.

Средиземноморские мотивы диктуют свой дизайн крыши дома. В этом случае отмечается ограниченность формы, некая компактность. Лучше всего это смотрится в комбинации с многощипцовой формой и не одной, а двумя-тремя мансардами. Конечно, такая мансарда своими руками доступна не для каждого мастера, однако труды окупятся с лихвой: на малой площади получается две и более полноценных дополнительных теплых комнаты.

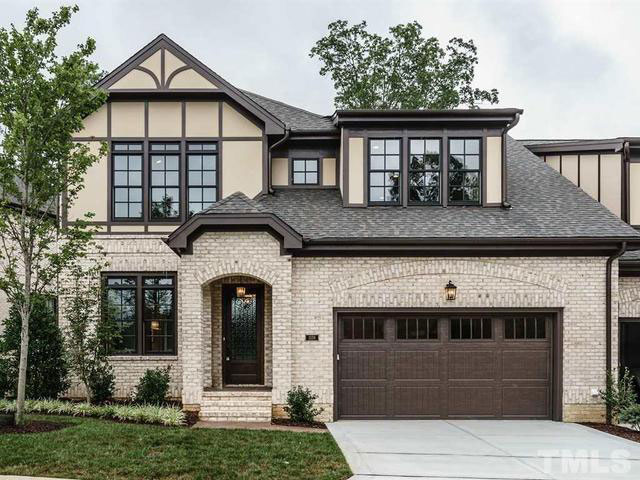

Староанглийская классика

Эта страна может оспорить первенство появления жилья под самой крышей. Чопорность классики ничуть не мешает коттеджам выглядеть более чем прелестно, а честь придания комфортности проживания и эстетике принадлежит как раз мансардным крышам. Они сглаживают строгость линий и дают достаточно света, благодаря большим окнам.

Характерными признаками данной формы крыш можно считать чуть изогнутые линии кровель на фронтонах, ассиметрию элементов.

И, конечно, следует тщательно выбирать оттенки облицовки: окна должны контрастировать с общим фоном, иначе не добиться «староанглийского шика».

Факт! Если хочется соблюсти английскую эстетику, следует при проектировании заложить увеличенный склон скатов, ассиметрию фронтонов. Новый шик – интерпретация викторианской вальмовой крыши.

Мансарда с большим количеством маленьких балконов. Дизайн потребует дополнительных расходов, зато дом точно будет выглядеть оригинально, а вы сможете наслаждаться видами сельских просторов.

Новые тенденции мансардного пространства

Оставив в стороне все исторические мотивы, архитекторы предлагают совершенно новый дизайн домов с жилой крышей. За основу взяты принципы строительства северных народностей, где суровые условия заставляли обустраивать подкрышное пространство как можно теплее. Так, например, ультрасовременный вариант: четырехскатная крыша с облицовкой из того же материала, что и фасад.

Крыша дома с мансардой фото которой представлено, выполнена в темных тонах – это дань морозам: солнце быстрее прогревает такую кровлю, а значит, в доме будет тепло.

Для тех, кто строится на два дома, подойдет вариант в виде нескольких жилых объемов, соединенных одной крышей. Получается 2-3 домика с мансардами – вполне удобное малоформатное жилье.

Панорамные окна, правильный подбор материалов и в итоге получается стильное и комфортное жилье достаточной площади. Малоформатные дома с крышей без отделки кровельными материалами – еще один современный вариант. Проекты предусматривают ограничение площади, потому вопрос с жильем под крышей особенно актуален.

Окна в мансардном этаже обеспечивают достаточно тепла и освещения.

Что касается односкатных крыш, то вопреки мнению отечественных строителей, они также могут быть весьма удобными для размещения жилых комнат. При всей минималистичности, вариант отличается не только экономической выгодой, но и разнообразием вариантов. Например, изогнутая крыша для мансарды с окнами выглядит очень привлекательно.

Разновидности кровель в частном доме не имеют числа. Например, чтобы не нагромождать серьезной нагрузки в старом доме, подойдет остекленная «жилая крыша», выстроенная с применением самых легких материалов.

Подобные решения и конструкции хороши для маленьких домиков и для домов, возведенных из пенобетонных, прочих облегченных материалов. А если хочется не только практичности, но и невероятной футуристичности строения, следует выбрать остекленный и максимально открытый дизайн.

Сплошной остекленный фронтон, шикарный балкон – такой загородный особняк не только идеально вписывается в ландшафт, но и позволяет буквально «не чувствовать стены». Вариант с ассиметричным расположением скатов двускатной крыши, обустройством мансарды с балконом – еще один эко-дизайн.

А тем, кто любит необычные формы, подойдет выносная мансарда, слегка нависающая над основным строением. Кроме того, что это эффектно, такой дизайн позволяет максимально использовать чердачное пространство, получив просторный «второй этаж», к тому же образуется неплохой навес для веранды.

Разнообразные виды крыш частных домов заставляют задуматься над выбором. Удобство теплого чердака еще и в том, что при достаточности площади, комнату можно обустроить и в том случае, если строения уже ветхие. Следует лишь правильно просчитать возможную нагрузку, выбрать более легкие варианты перекрытий, подновить кровлю и утеплить чердак – готовая комната станет уютной, домашней, достаточно приложить немного усилий и фантазии.

Понравилась статья? Поделитесь ей

Распечатать статью
