Основным элементом обеспечения безопасности электроустановок является защитное заземление. Сопутствующие системы: автоматические защитные выключатели, предохранители, молниезащита - не могут функционировать при его отсутствии, и становятся бесполезными.

Что такое заземление

Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.

Как это работает

Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).

Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.

Результат работы исправной системы:

• не происходит возгорание силового кабеля (опасность пожара);
• предотвращается возможность поражения электротоком при касании аварийного корпуса электроустановки.

Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

• Полутвердый суглинок, смесь глины и песка, влажная супесь - 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

• Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Важно! Неверный расчет контура заземления, игнорирование параметров, часто приводят к печальным результатам: поражение электротоком, выход из строя оборудования, возгорание кабеля.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное - размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 - полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв - удельное сопротивление грунта, см. информацию выше.
• L - общая длина каждого электрода в контуре.
• d - диаметр электрода (если сечение круглое).
• Т - вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Важно! Монтаж горизонтального контура более трудоемок и связан с повышенным расходом материала. К тому же, такое заземление сильно зависит от сезонной погоды.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв - полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b - ширина электрода - заземлителя.
• ψ - коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

• ɳГ - так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Технология проведения работ

Выбираем место размещения заземлителей. Разумеется, недалеко от дома (объекта), чтобы не пришлось прокладывать длинный проводник, который придется механически защищать. Желательно, чтобы вся площадь контура находилась на территории, которую вы контролируете (являетесь собственником). Чтобы в один прекрасный момент, ваша защитная «земля» не была выкопана пьяным экскаваторщиком. Так что забивать штыри за забором не будем.

Подойдет огород (за исключением картофельной грядки), палисадник, клумба возле дома. Возделываемые участки предпочтительнее, они регулярно поливаются. А дополнительная влага в земле пойдет на пользу заземлению. Если ваш грунт обладает низким удельным сопротивлением - можно установить заземление на площадке, которая затем будет покрыта асфальтом или плиткой. Под искусственным покрытием земля не пересушивается. Да и риск повредить контур заземления минимален.

Разумеется, необходимо учитывать дальнейшие планы. Если в месте установки контура через год появится гараж со смотровой ямой - лучше сразу выбрать место поспокойнее.

В зависимости от формы площадки, выбираем порядок расположения электродов: в линию, или треугольником.

Важно! Вне зависимости от расположения, вертикальных заземлителей должно быть не менее трех.

Если выбран треугольник - размечаем площадку соответствующей формы со сторонами 2.5–3 метра. Копаем траншею в форме равностороннего треугольника на глубину 70–100 см, шириной 50–70 см. Мы знаем, что все заземлители соединяются между собой. Проводник должен быть углублен на расстояние не менее 50 см, с учетом минимального уровня грунта (например, вскопка грядки). Если сверху будет уложено покрытие - его толщина в расчет не берется. Только чистый грунт.

Можно выбрать весь грунт, не только по периметру траншеи. Получится треугольная яма глубиной 0.7–1.0 м. Готовый контур можно будет засыпать грунтом с низким удельным сопротивлением. Например, золой или пеплом. Соли проникнут в землю, и будут способствовать снижению общего сопротивления растекания тока.

После чего, по углам ямы (траншеи) начинаем забивать электроды.

Параметры заземлителей (рассматриваем вертикальное расположение)

• Сталь без гальванического покрытия:

Круг - диаметр 16 мм.

Труба - диаметр 32 мм.

Прямоугольник или уголок - площадь поперечного сечения 100 мм².

• Сталь оцинкованная

Круг - диаметр 12 мм.

Труба - диаметр 25 мм.

Прямоугольник или уголок - площадь поперечного сечения 75 мм².

Круг - диаметр 12 мм.

Труба - диаметр 20 мм.

Прямоугольник или уголок - площадь поперечного сечения 50 мм².

Грунт должен плотно облегать металлическую поверхность заземлителя. Красить электроды запрещено!

А как быть, если по расчетам длина каждого из трех электродов превышает 1.5–2 метра? Есть небольшие секреты.

Соединяем электроды проводником. Если арматура стальная - лучше всего подойдет сварка. Медные стержни соединяются болтовой стяжкой, проводник должен иметь сечение не менее 30% от сечения электродов.

После сборки контура, проводим замеры сопротивления растекания тока. Требования к контуру заземления для индивидуального жилья - 10 Ом. Измерение лучше доверить сертифицированным специалистам, у которых имеется соответствующее оборудование. Тем более, что при получении ТУ от энергетиков, вам все равно придется представить систему заземления для измерений. Если сопротивление выше нормы - добавляем электроды и привариваем их к контуру. Пока не получим норму.

Контур заземления внутри объекта

Как правило, это стальная шина, проложенная открытым способом по внутренней поверхности стен, вблизи пола.

В индивидуальных жилых домах монтаж внутреннего контура заземления не проводится. По причине невысокого класса опасности помещения, и небольшого количества электроустановок. Вместо внутреннего контура устанавливается заземляющий щиток, или главная заземляющая шина (ГХШ).

Щиток соединяется либо с внутренним контуром (как на иллюстрации), либо с помощью проводника с внешним контуром заземления. Непосредственно от щитка выполняется разводка проводников защитного заземления по электроустановкам. Часто вместо щитка заземления, может применяться контактная колодка «PE», непосредственно во входном щите квартиры.

Итог

Мы подробно рассмотрели, что такое контур заземления, для чего он нужен, и каким он должен быть согласно ПУЭ. Самостоятельная установка не снижает ответственности: от выполнения требований безопасности зависит ваша жизнь, и жизнь домочадцев.

Видео по теме

В случае внезапного нарушения изоляции проводника в каком-либо электроприборе его поверхность неожиданно может оказаться под напряжением. Прикоснувшись к нему, можно получить удар током. Поэтому основной защитой от поражения электричеством может являться только контур заземления. Это система, которая снимает напряжение с корпуса электроприбора и отводит ток за пределы здания.

Заземляющий контур - это защитное устройство, состоящее из нескольких металлических электродов, вертикально забитых в грунт на определенную глубину. Они соединены между собой горизонтальным заземлителем, который изготавливается из стальной полосы и с помощью сварки крепится к верхней части электродов. Собранный таким образом контур при помощи специального кабеля или стальной полосы соединяется с внутренней схемой заземления дома, которая выводится на наружную сторону стены здания.

Все металлические элементы внешнего заземления, находящегося в земле, охватывают определенную площадь соприкосновения с грунтом, который позволяет быстро рассредоточить электрический ток по всему контуру, обозначенному электродами.

Правильно собранные в одну цепь заземляющие элементы защищают человека от внезапного удара током, а бытовые электроприборы - от поломки в случае пробоя напряжения на их корпус.

Это происходит таким образом. Во время короткого замыкания или утечки тока на обшивку прибора, с него снимается напряжение и через проводник отводится в грунт на заземляющее устройство. Поэтому, чтобы схема контура заземления работала четко, она выполняется строго по требованиям ГОСТа , где специально предусмотрены нормативы внешнего сопротивления всей цепи заземления с учетом таких факторов, как:

По геометрической форме вертикальные электроды, в соответствии с нормативами СНиП, должны забиваться в землю на определенную глубину, с одинаковым расстоянием друг от друга, и представлять собой равнобедренный треугольник.

Расчет профиля схемы

Для правильного функционирования системы защиты желательно произвести расчет ее сопротивления. Для этого нужно учитывать следующее:

1. Количество и параметры заземляющих электродов: длину, контактную площадь соприкосновения с землей и расстояние между собой.
2. Общую линейную длину горизонтальных заземлителей, соединяющих электроды и внутренний контур в доме.
3. Удельное сопротивление грунта.
4. Влажность грунта и его соленость.
5. Время года (температуру почвы).

Но как показывает практический опыт, ни одна расчетная методика полностью не учитывает приведенные факторы, а просто используется типичный образец конструкции ранее спроектированного и уже смонтированного контура.

Например, то, что является заземляющим контуром в частных домах, - это простая одноконтурная схема, собранная из трех вертикальных арматурных стержней, металлических уголков или труб, которые соединяются между собой полосой из стали.

Разновидности токоотводящих приспособлений

Наружный контур из искусственных элементов заземления подбирается согласно правилам ПУЭ. В нем четко дано определение основных видов контурных систем, которые могут быть:

1. Традиционными заземляющими конструкциями.
2. Глубинными модулями
3. Наружными заземляющими системами.

Следует подробнее остановиться на каждой из них.

Традиционные конструкции

Монтаж должен производиться по заранее подготовленным схемам, соответствующим ПУЭ. А работы по подготовке к монтажу заземляющего устройства, к которым относится рытье траншей, пробивка или бурение отверстий под электроды, установка закладных деталей в заливаемый бетоном фундамент, осуществляется на начальном этапе заземления.

Конструктивные параметры

Установка защитного заземления не является сложной. Кроме того, его можно довольно быстро сделать своими силами. Для этого следует просто приготовить:

1. Для вертикальных электродов - трубы или уголки с толщиной стенок не меньше 4 мм или металлические стержни диаметром от 14 мм.
2. Для вертикального заземления - стальную полосу с поперечным сечением 100х4 мм.
3. Для подвода заземления к дому - жесткий кабель сечением от 10 мм 2 (можно полосу сечением 30х2.5 мм).
4. Из инструментов понадобится лопата, большая кувалда, болгарка и сварочный аппарат.

Площадь заземления зависит от модели выбранного контура. Он может быть смонтирован по периметру всего здания, подсоединен к какой-либо подземной коммуникации, но самой распространенной схемой установки заземления является треугольная модель контура.

Полный комплект всех заземляющих элементов можно заказать в специализированных мастерских, где налажено производство медных электродов. Такие комплекты, имея небольшую стоимость, отличаются надежностью и долговечностью.

Порядок установки

При сборке элементов контура следует использовать только материалы, которые являются хорошими проводниками электротока. Сам монтаж защитной системы заземления производится таким образом:

Правила устройства энергоустановок (ПУЭ)

Нормативы ПУЭ - это собирательная группа специализированных правовых актов, которые были утверждены Министерством энергетики еще при Советском Союзе. Данные ПУЭ описывают правила правильной закладки электропроводки в промышленных помещениях, жилых здания, частных домах и других объектах, а также разъясняют подключение различного электрооборудования и принцип их устройств.

Проверка системы

Проверка сварных швов производится визуальным осмотром. Затяжка гаек проверяется при помощи гаечного ключа. Для замера сопротивления лучше пригласить специалиста из специализированной электролаборатории.

Но проверить сопротивление можно и собственными силами. Для этого берется переносная розетка и подключается одним проводом к фазе, а другим - к заземлению. После этого в розетку подключается какой-либо мощный электроприбор.

Практически контур считается правильным, если подключенный к фазе и заземлению прибор, мощность которого должна составлять 2 кВт, будет работать исправно, даже если напряжение в этом промежутке понизится в пределах 10 В.

В статье будет затронут вопрос устройства заземления в частном доме, даче или на небольшом производстве своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из вредности, требует энергоснабжающая организация или проверяющие инспектора.

Самое главное, что должен понять любой потребитель электроэнергии — заземление это неотъемлемая часть любого электроснабжения. Это такая же необходимость, как установка автоматических выключателей в распредщитке, прибора учета и другой аппаратуры.

Чтобы качественно выполнить заземление, необходимо произвести большой объем земляных работ. Грубо рассчитывайте, что минимум, Вам придется вручную вырыть один кубометр земли. Также необходим будет сварочный аппарат и умения сварочных работ.

Самый оптимальный вариант выполнить заземление собственными руками, так как не все электрики любят это делать, да и те кто берется, в большинстве своем делают это не качественно.

И так, как же правильно делается контур заземления?

Существует два самых распространеных варианта контура заземления — треугольником и линейный, в виде сплошной полосы вдоль дома.

Оба правильные. Какой выбрать, решать Вам самим, исходя из свободного пространства возле дома.

Материал для контура заземления

Контур заземления состоит из вертикальных и горизонтальных заземлителей.
Материал из которого не рекомендуется делать вертикальные заземлители:

Из чего можно делать:

Конец уголка или круглой стали срезают на угол в 30 градусов. Это наиболее оптимальный угол для вхождения стали в землю.

Горизонтальный заземлитель делают из стальной полосы 40*4.

Размеры и расстояния для заземляющих электродов

Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:

• • ⚡ длина электрода, который забивается в землю. Он должен быть минимум 2,5-3 метра

Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.

• • ⚡ расстояние между электродами. Оно также должно быть 2,5-3 метра

Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.

Работать они будут почти как один электрод.

• • ⚡ заглубление траншеи от планировочной отметки земли — 0,7-0,8м

Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.

• ⚡ расстояние контура заземления от фундамента дома — не менее 1м
• ⚡ после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.

Заглубление электродов

Когда весь материал и траншеи готовы приступают к процессу забивания электрода. Для облегчения процесса в яму подливают немного воды. Вертикальный электрод можно забивать двумя способами:

Первоначально верхний конец электрода будет на большой высоте. Поэтому потребуется стремянка.

Забивать до конца весь электрод в землю не надо. Минимум 20см оставляйте на поверхности, так как в этом месте нужно будет приварить полосу. Длина сварочного шва — не менее 6-10см. Сам шов прокрашивается.

Ни в коем случае не красьте горизонтальные и вертикальные заземлители.

Тем самым Вы увеличите сопротивление заземления и ухудшите связь с землей.

Чтобы улучшить контур заземления, можно его соединить с уже существующими металлическими конструкциями заглубленными в земле — например с забором.

Соединение заземления с электрощитом

Когда контур сделан, его необходимо соединить с электрощитом. Здесь уже можно использовать не полосу, а проволоку диаметром 10мм. С горизонтальным заземлителем ее связывают сваркой, а с корпусом щита при помощи болтового соединения.

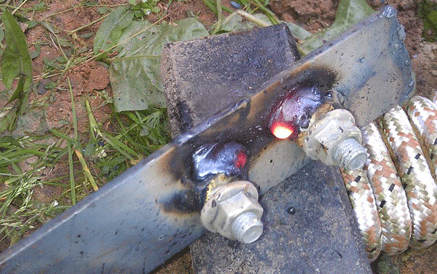

Также Вы можете вывести полосу горизонтального заземлителя на поверхность возле щита, и приварив к полосе болт, медным проводником сечением 10мм2 соединить контур с щитовой. Болтовое соединение должно быть на поверхности и доступно для ревизии.

Проверив надежность соединения сварочных швов, траншею засыпают землей. На этом монтаж контура заземления окончен.

При строительстве нового жилого здания хозяева недвижимости стараются обеспечить его различными средствами защиты, в том числе и от удара молнии. Для этого обязательно нужно сделать правильный контур заземления по всем стандартам, так как в противном случае он не гарантирует надежную защиту. В связи с этим возникает потребность в тщательном изучении правил и норм ПУЭ.

Нормы ПУЭ являются собирательной группой специальных нормативных правовых актов, которые были написаны при СССР Министерством энергетики – правила устройства энергоустановок. Данные правила устройства электроустановок содержат описание того, как правильно следует создавать электропроводку в жилых домах, заводских помещениях и других структурах, они имеют описание различных устройств, а также принцип их построения. ПУЭ включают в себя условия прокладывания коммуникаций электроустановок, узлов, требования к определенным системам и их отдельным элементам.

Очень часто нормы ПУЭ используются при установке электрического освещения зданий, различных помещений, а также улиц, поселков, территорий определенных учреждений или предприятий. В них есть содержание условий по монтажу ультрафиолетового облучения в оздоровительных структурах, рекламы с осветительными приборами и другое. При укладывании проводки в зданиях обращаются к конкретному разделу норм ПУЭ.

В отдельных разделах можно найти рекомендации по тому, как сделать контур заземления, как установить защитные устройства электросети, и другие правила по эксплуатации различного электрооборудования. Более подробно и точно об условиях использования такого оборудования написано в Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП).

На сегодняшний день, если соблюдать все правила ПУЭ по монтажу и соединению проводки разного типа, прокладыванию контур заземленияа заземления или других технических решений, стоимость таких работ будет очень высокой. По этой причиной этими нормами руководствуются поверхностно, соблюдая лишь самые важные указания, а для других стараются найти альтернативное решение. Несмотря на дороговизну, данные правила позволяют обеспечить эффективную защиту здания любого типа от различных негативных факторов.

Видео “Делаем контур и разметку. Часть 1”

Нормы относительно контур заземленияа

Монтаж контура заземления настоятельно рекомендуется делать со ссылкой на нормы ПУЭ. Такой подход позволит сделать все необходимые соединения и подключение контура правильно с соблюдением всех стандартов. Это обеспечит надежную работу системы защиты в здании, предотвратив негативные последствия природных или антропогенных факторов. Чтобы сделать контур заземления своими руками следует иметь некоторые познания в сфере электротехники. Перед работой рекомендуется прочитать необходимую литературу, а также разделы ПУЭ, которые ссылаются на монтаж контура заземления.

Согласно действующим Правилам устройств электроустановок повторный контур обязательно должен размещаться в местах выхода из любого типа здания. На места повторного контура заземления следует устанавливать естественные заземлители. В правилах указаны некоторые триммеры металлоконструкций, которые подходят под контур заземления. Среди них можно встретить железобетонные конструкции, металлические массивные детали, которые должны соприкасаться с землей болей частью свое поверхности. Если контур подключен в агрессивной среде, то такие конструкции должны иметь особое защитное покрытие. Также для заземляющего элемента подойдет водопроводная металлическая труба, которая вкапывается глубоко в землю, или длинные рельсы с не электрифицированных железных дорог.

Обязательно нужно обратить внимание на пункт ПУЭ, где указываются элементы, которые нельзя использовать в качестве контура заземления. К ним относятся железобетонные конструкции с металлическими элементами, которые находятся под напряжением, а также трубопроводы с горючими веществами, отопительные и канализационные трубы. Если контур должен быть сделан с использованием естественного заземлителя (грунт, фундамент под зданием), то предварительно нужно сделать теоретические расчеты и схему подключения.

Обычно во время строительства нового здания контур заземления изготавливается искусственно, закапывая под землю опоры. Данный способ считается более универсальным и на практике применяется гораздо чаще. Это продиктовано тем, что далеко не во всех местах есть подходящие условия для естественного заземления.

Очень важным фактором, которые оказывает влияние на контур, является сопротивление грунта. Так в местах с высокой влажностью грунтов сопротивление будет низким. Значительные проблемы при монтаже возникают на сухой почве. Например, песчаные грунты, скалистые или каменные породы совершенно не подходят для таких работ.
В нормативных документах указано точное значение сопротивления, определяющего уровень растекания тока, а также какое сопротивление должен иметь контур.

В бытовых электроустановках используется два типа заземления.

Традиционный контур заземления. В данном случае основной элемент заземления должен быть изготовлен из нескольких вертикальных опор и одного горизонтального. Они должны иметь круглое сечение и быть ровными. Для этого можно использовать стальные прутья, трубы или толстую арматуру. Для обычных частных домов желательно использовать опоры крупных размеров. Если используется стальная арматура, то можно взять 3 таких элемента размерами от 2 метров. Они выставляются так, чтобы образовался равносторонний треугольник, если место установки арматуры буду вершины условной фигуры. Перед тем как начать установку опор, нужно измерить расстояние между ними. Чем больше между ними пространства, тем лучше. Желательно, чтобы размеры дистанции между заземляющими элементами были не менее 1,5 метра. Убедившись, что измерения соответствуют норме, можно приступить к монтажу контура.

Когда элементы будут забиты в грунт, следует сделать надежное соединение между ними. Присоединить можно отдельными крепежами на одинаковой высоте. Соединение всех опор делается при помощи горизонтальных заземлителей ближе к верхней части электродов. По нормам ПУЭ соединения должны быть изготовлены из стали или меди. Присоединить каждый элемент к поперечному электроду можно при помощи сварки. Такой способ более надежный, чем подвижные крепления (гайки, болты). Что касается размеров этих электродов, то они имеют нормированные наименьшие значения. При установке следует отдавать предпочтение более длинным опорам. Их толщина регламентирована правилами устройства электроустановок в таблице 1.7.4.

Например, если контур изготовлен из медного проводника, то он должен быть размерами не менее 1,2 сантиметров в сечении. Если он изготовлен из листа черной стали, тогда его толщина должна быть больше 4 сантиметров, а длинна сечения более 10.

Когда контур заземления рассматривается для жилых зданий, то его нужно размещаться в том месте, где люди бывают редко. Желательно выбрать северную сторону. Так как эта часть освещается реже, то земля сохраняет больше влаги.
Расстояние до стен здания должно быть больше 1 метра.

Глубинный контур заземления. Такой тип исключает большую часть недостатков, которые присутствуют в традиционном способе. Этот метод подразумевает модульно-штыревую систему. Данная конструкция делается на специализированных заводах и имеет сертификат. Модульно-штыревая система имеет ряд преимуществ. В первую очередь, это соответствие всем техническим нормам и стандартам. Она имеет высокий срок эксплуатации, более 30 лет. У этой конструкции всегда стабильное сопротивление растекания электрического заряда при любых погодных условиях. Опоры загоняются в землю на 25-30 метров вглубь, что обеспечивает надежное заземление крупных зданий.

Такую систему не нужно постоянно проверять, так как она достаточно простая и надежная. Схема и расчет заземлителей модульно-штыревой системы проще, чем сделанная своими руками система защиты.

Когда частный дом или отдельное помещение было оборудовано, то перед его подключением следует провести измерение фактических показаний всей системы. Если после измерений показатели соответствуют нормативным данным, то установка и присоединение контура были сделаны правильно. Измерения подобного рода, а также проверку подключения и схему установки, проверяет специальная сертифицированная электролаборатория. После проверки она выдает экспертное техническое заключение с отдельным номером, а затем вносится в реестр. Сделав измерения в основных местах соединения, а также сопротивление, заполняют технический паспорт для контуров заземления, оформляют протокол испытательных работ и подписывают акт приема в эксплуатацию соответствующей системы.

В помещениях должны быть установлены специальные розетки, которые рассчитаны на подключения провода с заземление. Чтобы сделать подключение, заранее нужно прокладывать трехжильный силовой кабель с заземляющим проводом. Кроме фазы и «ноля», провод с «землей» также присоединяется к розетке. Его нужно подключить к клемме, которая расположена между гнездами розетки.

Перед началом работ нужно сделать схему контура заземления, а также необходимо провести соответствующие измерения. Для каждого помещения или целого дома существуют правила для расчетов. Схема конкретного здания выполняется отдельно. К примеру, возьмем во внимание небольшой загородный дом. Для расчетов контура заземления нужно иметь исходные данные:

• грунт. Глиняная почва с сопротивлением в 60 Ом*м.
• элементы заземления. Металлический уголок с размерами: толщина – 50 мм, длина – 2,5 м, ширина – 5 см.
• расстояние между опорами – 2,5 м.
• глубина траншеи для конструкции – 0,7 м.
• нужен показатель сопротивления для заземления в размере 10 Ом.

Для расчетов все данные должны быть преобразованы к одной единицы измерений (для длины в метрах). Из таблиц ПУЭ определяются коэффициенты для конкретных климатических условий и длинны вертикальных опор. Фактическое значение сопротивление почвы будет отличаться от теоретического, так как на расчеты влияет погода в регионе. С данными измерений используем 2-ю климатическую зону.

Используя эти измерения и данные, при расчетах по основной формуле получим значение R=27, 58 Ом. После того как было определено значение сопротивление единичной опоры заземления, оно используется при расчете количества необходимых заземляющих элементов в конструкции. В данном случае их должно быть 3. После того как были получены результаты расчетов, нужно составить условную схему. Это позволяет упростить понимание конструкции, и записать значения всех ее элементов отдельно. Схему желательно сохранить после монтажа на случай необходимости повторных работ с заземляющим контуром. Так как делать расчеты и схему самостоятельно трудно, то можно воспользоваться приведенными значениями. Но нужно учитывать почву, на которой расположен дом.

Добавить сайт в закладки

Как провести наружный контур заземления?

Для обеспечения безопасности людей осуществляют защитное заземление электроустановок. Заземлению подлежат:

• металлические кожухи и корпуса электроустановок, различных агрегатов и приводов к ним, светильников и т.д.;
• металлические каркасы распределительных щитов, щитов управления, щитков и шкафов;
• металлические конструкции и металлические корпуса кабельных муфт, металлические оболочки кабелей и проводов, стальные трубы электропроводки;
• вторичные обмотки измерительных трансформаторов.

Заземлению не подлежат:

• арматура подвесных и штыри опорных изоляторов;
• оборудование, установленное на заземленных металлических конструкциях, так как на их опорных поверхностях должны быть предусмотрены зачищенные, незакрашенные места для обеспечения электрического контакта;
• корпуса электроизмерительных приборов и реле, установленные на щитках, щитах, шкафах, а также на стенах камер распределительных устройств;
• металлические оболочки контрольных кабелей в случаях, которые оговариваются в проекте особо.

Защитное заземление состоит из наружного (внешнего) устройства, представляющего собой естественные или искусственные заземлители, проложенные в грунте и соединенные между собой в общий контур, и внутренней сети, состоящей из заземляющих проводников, прокладываемых по стенам помещения, в котором находится установка, и присоединяемых к наружному контуру.

Металлические заземлители, заложенные в грунт, имея большую площадь соприкосновения с землей, обеспечивают малое электрическое сопротивление контура.

Для заземления электроустановок в первую очередь должны использоваться естественные заземлители - проложенные в земле металлические трубопроводы (кроме трубопроводов с горючими, легковоспламеняющимися и взрывчатыми жидкостями или газами), обсадные трубы; металлические и железобетонные конструкции зданий и сооружений, надежно соединенные с землей; свинцовые оболочки кабелей, проложенных в земле, и нулевые с повторными заземлителями рабочие провода воздушных линий напряжением до 1000 В. Естественные заземлители (кроме последних) должны присоединяться к заземляющей магистрали электроустановки не менее чем в двух местах.
Присоединение заземляющих проводников к заземлителям, а также соединение заземляющих проводников между собой производится сваркой, причем длина нахлестки (сварочного шва) должна быть равна двойной ширине проводника при прямоугольном его сечении и шести диаметрам - при круглом. При Т-образном соединении внахлестку двух полос длина нахлестки определяется их шириной.

Присоединение заземляющих проводников выполняется сваркой.

Присоединение заземляющих проводников к трубопроводам выполняется сваркой или, если это невозможно, хомутами со стороны ввода трубопроводов в здание (до водомера, задвижки, фланца). Сварочные швы, расположенные в земле, после монтажа для защиты от коррозии покрываются битумом.

Если естественных заземлителей нет или они не удовлетворяют расчетным требованиям, монтируют контур наружного заземления из искусственных заземлителей, которые могут быть вертикальными, горизонтальными и углубленными.

Вертикальные заземлители - это вбитые в землю стальные трубы (некондиционные) или угловая сталь (с толщиной стенки не менее 4 мм и длиной 2,5... 3 м), а также ввернутые в землю стальные стержни (с диаметром 10... 16 мм и длиной 4,5...5 м). Проложенные в земле стальные полосы толщиной не менее 4 мм или круглая сталь диаметром не менее 10 мм являются горизонтальными искусственными заземлителями, играющими роль самостоятельных элементов заземления или служащие для связи друг с другом вертикальных заземлителей.

Разновидностью горизонтальных заземлителей являются углубленные заземлители, закладываемые на дно котлованов при сооружении фундаментов опор воздушных линий и строящихся зданий. Их изготавливают в мастерских монтажной организации после предварительного замера из полосовой стали с сечением 30 х 4 мм или круглой стали диаметром 12 мм. Форма заземлителей, их число, сечение и размещение определяются проектом.

В качестве заземляющих проводников могут использоваться естественные проводники, т. е. металлические конструкции зданий (фермы, колонны и др.); металлические конструкции производственного назначения (подкрановые пути, каркасы распределительных устройств, галереи, площадки, шахты лифтов, подъемников и т.п.); стальные трубы электропроводок; металлические оболочки кабелей (но не броня). Для зануления достаточно во всех случаях алюминиевой оболочки кабелей, а свинцовой, как правило, недостаточно.

Во взрывоопасных помещениях применяются специально проложенные заземляющие проводники, а естественные рассматриваются как дополнительная мера защиты. При заземленной нейтрали (сетей 380/220 или 220/127 В) зануление электроприемников взрывоопасных установок должно производиться отдельно выделенными жилами проводок и кабелей; при изолированной нейтрали для заземления могут применяться стальные проводники.

Использование голых алюминиевых проводников в качестве заземляющих запрещается из-за быстрого разрушения их вследствие коррозии. Монтаж наружного контура заземления и прокладка внутренней заземляющей сети производятся по рабочим чертежам проекта электроустановки.

Выполнение пробивных работ, установка закладных частей, подготовка свободных отверстий, борозд и других проемов, закладка проходных труб в стены и фундаменты, рытье земляных траншей для прокладки наружного контура заземления осуществляются на первой стадии подготовки к электромонтажным работам.

Внешний контур заземления прокладывается в земляных траншеях глубиной 0,7 м. Искусственные заземлители в виде отрезков стальных труб, круглых стержней и уголков длиной 3... 5 м заглубляются в грунт свертыванием или вибропогружением так, чтобы головка электрода оказалась на глубине 0,5 м от поверхности земли. Заглубленные заземлители соединяются друг с другом стальными полосами с сечением 40x4 мм с помощью сварки. Места приварки полосы к заземлителям покрываются разогретым битумом для защиты от коррозии. Расположенные в земле заземлители и заземляющие проводники не должны быть окрашенными.Траншеи с уложенными в них заземляющими проводниками и заземлителями засыпают землей, не содержащей камней и строительного мусора.

Естественные заземлители связываются с заземляющими магистралями электроустановки не менее чем двумя проводниками, присоединенными в разных местах. Соединение заземляющих проводников с протяженными заземлителями (например, трубопроводами) выполняется вблизи от вводов их в здания при помощи сварки или хомутов, контактная поверхность которых облуживается. Трубы в местах накладки хомутов зачищаются.

Места и способы присоединения приемников тока выбираются с таким расчетом, чтобы при разъединении трубопровода для ремонтных работ обеспечивалось непрерывное действие заземляющего устройства. У водомеров и задвижек устраивают обходные соединения.

Внутренняя заземляющая сеть выполняется открытой прокладкой внутри помещений по строительным поверхностям голых стальных проводников с прямоугольным и круглым сечениями.

Открыто прокладываемые голые заземляющие проводники располагаются вертикально, горизонтально или параллельно наклонным конструкциям зданий. Проводники с прямоугольным сечением устанавливаются большой плоскостью к поверхности основания. На прямолинейных участках прокладки проводники не должны иметь заметных на глаз неровностей и изгибов. Заземляющие проводники, прокладываемые по бетону или кирпичу в сухих помещениях, не содержащих едких паров и газов, укрепляются непосредственно на стенах, а в помещениях сырых, особо сырых, с едкими парами и газами - на опорах на расстоянии не менее 10 мм от поверхностей стен. В каналах заземляющие проводники располагаются на расстоянии не менее 50 мм от нижней поверхности съемного перекрытия. Расстояние между опорами для крепления заземляющих проводников на прямых участках составляет 600... 1000 мм.

Заземляющие проводники в местах перекрещивания их с кабелями и трубопроводами, а также в других местах, где возможны механические повреждения, защищают трубами или иными способами.

В помещениях заземляющие проводники должны быть доступны для осмотра, но это требование не относится к нулевым жилам и металлическим оболочкам кабелей, трубопроводам скрытой электропроводки и металлоконструкциям, находящимся в земле. Через стены заземляющие проводники прокладываются в открытых проемах, трубах или иных жестких обрамлениях.

Каждый заземляемый элемент электроустановки должен присоединяться к заземляющей магистрали при помощи отдельного ответвления. Последовательное подключение к заземляющему проводнику нескольких заземляемых элементов запрещается.

Нейтрали трансформаторов, заземляемые наглухо или через аппараты, компенсирующие емкостный ток, присоединяются к заземлителю или сборным заземляющим шинам при помощи отдельных заземляющих проводников.

Заземляемые выводы вторичных обмоток измерительных трансформаторов присоединяются к их кожухам заземляющими болтами. Гибкие перемычки, служащие для заземления металлических оболочек и брони кабелей, прикрепляются к ним бандажом из проволоки и припаиваются, а затем соединяются болтовыми контактами с кабельной заделкой (муфтой) и заземляющей конструкцией. Сечения гибких перемычек должны соответствовать сечениям заземляющих проводников, принятых для данной электроустановки. Места соединения заземляющей перемычки с алюминиевой оболочкой кабеля после пайки покрываются асфальтовым лаком или горячим битумом.

Соединение друг с другом заземляющих проводников и присоединение их к конструкциям установки выполняются сваркой, а подключение к корпусам аппаратов и машин - сваркой или надежным болтовым соединением. Для предотвращения ослабления контакта при сотрясениях и вибрациях устанавливаются контргайки, пружинные шайбы и т.д.

Контактные поверхности на заземляемом электрооборудовании в местах присоединения заземляющих проводников, а также контактные поверхности между заземляемым оборудованием и конструкциями, на которых оно установлено, должны зачищаться до металлического блеска и покрываться тонким слоем вазелина.
