Как провести розетку от счетчика. Электропроводка своими руками в квартире

Еще 15 - 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире - дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований - СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 - 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
розетки рекомендуется устанавливать на высоте 50 - 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 - 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 - 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая - от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

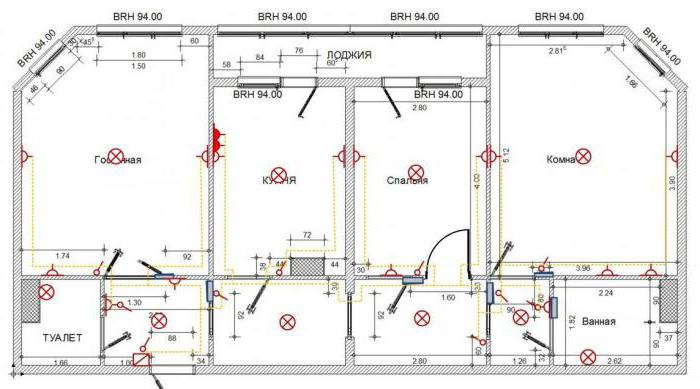

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы - это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько - параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, - это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U ;

где P - суммарная мощность всех используемых приборов (Ватт), U - напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 - 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый - если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй - делается неглубокая штроба для проводки. Третий - проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

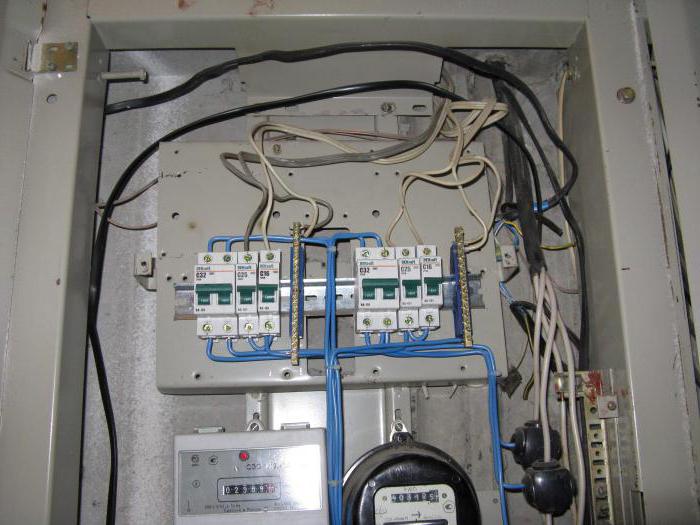

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 - 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила - фаза, подключается к низу УЗО, синий - ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой - заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера - дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

В статье мы расскажем о том, как делается электрика в доме своими руками, схемы разводки также будут рассмотрены. Если пару десятилетий назад на электрические сети городов и даже сел нагрузки были незначительные, то сегодня картина обратная. Очень много высокомощной бытовой техники - стиральные машинки, мультиварки, сплит-системы и прочее.

Нагрузка на электрические сети увеличилась во много раз. И если у городских имеется некоторый запас, то в проводке частного дома такого нет, следовательно, увеличение нагрузки приводит к тому, что провода не выдерживают и начинают разрушаться. Следовательно, стоит вопрос о том, что электрика в квартире и доме своими руками должна не только ремонтироваться, но и меняться полностью.

Раньше делали проводку в домах по самой простой схеме - по выключателю и розетке на каждую комнату, а в современных условиях этого оказывается слишком мало - хочется и три зарядника включить, и ноутбук, и телевизор, и так далее. Чтобы самостоятельно сделать в доме проводку, необходимо знать определенные правила и стандарты, которых следует придерживаться при проведении монтажа. Также вы узнаете как делается схема проводки, как развести своими руками ее правильно и требования к ней.

Нормативные документы

Стройматериалы и вся деятельность строителей регламентируется определенными правилами и требованиями, называются они ГОСТ и СНиП. К электрической проводке в домах и сооружениях применяются также Правила Устройства Электроустановок (в дальнейшем ПУЭ). Именно этот регламентирующий документ прописывает все требования к электрооборудованию, досконально указывая, что с ним делать и каким образом. Вся электрика в квартире и доме своими руками подключается к напряжению лишь после того, как проведены все проверки на наличие короткого замыкания.

Требования к электропроводке в частных домах и квартирах

В том случае, если вы решили самостоятельно изготовить электропроводку в своем доме, необходимо внимательно изучить все требования, предъявляемые к ней. Но основное внимание следует уделять следующим моментам:

Основные компоненты электрической проводки (коробы распределительные, выключатели, розетки, счетчики) необходимо делать легкодоступными. Довольно просто монтируется проводка в доме своими руками. Электрика, правда, требовательна с точки зрения безопасности. Но все нормы можно без труда соблюсти.
Выключатели по ПУЭ нужно выполнять на уровне 0,6-1,5 метра от поверхности пола. Причем нужно обращать внимание на то, что при открытии дверей они не должны создавать препятствие. Например, если дверь открывается вправо, то выключатель нужно располагать слева. А если дверь открывается влево, то выключатель монтируется справа. Кабель необходимо прокладывать к выключателю сверху.
Розетки монтируются на уровне 0,5-0,8 метра от поверхности пола. Дело в том, что на таком уровне нужно ее располагать в целях безопасности при затоплении дома. Причем от газовой или электроплиты, радиаторов отопительных, труб (и иных предметов, имеющих заземление) должно выдерживаться расстояние не меньше 0,5 м. Ко всем розеткам провода идут снизу вверх. Именно так проводится своими руками. Схемы разводки приведены в статье.
На каждые 6 кв. м. площади комнаты должна быть одна розетка. Исключение - кухня, в которой монтируется столько розеток, сколько необходимо (исходя из количества бытовой техники, располагаемой в ней). В туалете запрещается монтаж розеток, а вот в ванной разрешен, только при условии, что имеется развязка через трансформатор (на первичную обмотку подается 220 Вольт, со вторичной снимается столько же). Установка трансформатора производится за пределами ванной комнаты.
Перед началом проведения работ нужно сделать план электропроводки, четко обозначить ее расположение в стенах. Обратите внимание, что все провода должны располагаться либо горизонтально, либо вертикально - но не по диагонали или по ломаной. Так не должна делаться проводка в доме своими руками. Схема подключения всех приборов должна учитывать эту особенность.
От перекрытий, труб и прочих препятствий должно быть определенное расстояние. Например, от балок нужно выдерживать расстояние в 5-10 см, от карнизов - столько же. От потолка нужно выдерживать примерно 15 см, от пола - 15-20 см. Если речь идет о вертикальных поверхностях, то от дверных и оконных проемов как минимум 10 см должно быть. А вот между газовой трубой и проводкой нужно выдерживать расстояние свыше 0,4 м.
Внешняя или скрытая проводка не должна прикасаться к металлическим частям каких-либо конструкций.
В случае если несколько проводов идут параллельно, расстояние нужно выдерживать между ними свыше трех миллиметров. Альтернативный вариант - прятать каждый провод в защитный короб или гофру. Так монтируется электрика в доме своими руками. Схемы должны составляться с учетом этого.
Соединять и разводить провода следует в специальных распределительных коробах. Все места соединений нужно тщательно изолировать, причем обязательно следует учитывать одну особенность - запрещается соединять медные и алюминиевые провода. Если делаете проводку из медного провода, то делаете ее всю из него, никаких участков из алюминия не должно быть.
Заземление (провода нуля в том числе) необходимо закреплять ко всем приборам при помощи болтовых соединений.

Вот такие требования запрашивает вся электрика. Своими руками схемы соединений составить можно, только если учесть все эти правила и нормы.

Проект электропроводки в доме

Первым делом вам необходимо создать проект электропроводки, именно с него и начинается все. От него будете отталкиваться в дальнейшем при проведении монтажа. Конечно, будет намного лучше, если его вам сделают опытные техники, которые не один год занимаются этим делом. Но если у вас имеется опыт, дерзайте.

Но учтите, что от того, как сделан проект, зависит ваша же безопасность. Вам обязательно нужно знать, какие условные обозначения применяются при составлении схем и проектов. Стоит отметить, что российские стандарты довольно сильно отличаются от европейских или американских, поэтому не стоит использовать зарубежные схемы в условиях нашей страны. Проектируется вся электрика в доме своими руками (схемы приведены в статье) на начальном этапе.

Рисуете план дома или квартиры, отмечаете на нем места, в которых будут установлены розетки, выключатели, люстры и т. д. О количестве электроприборов было сказано немного ниже. На этом этапе главная цель - создать схему, на которой будут обозначены все места монтажа приборов. Вторая часть - наметить места прокладки проводов по квартире. Конечно же, вам нужно знать, в каких местах будет стоять бытовая техника.

Разводка проводов

Затем производите разводку всех проводов. И если создание схемы с расположением потребителей - простое дело, на этом этапе работ стоит более подробно остановиться. Можно использовать три типа подключений и разводки:

Последовательный.
Параллельный.
Смешанный.

Наиболее привлекательным с точки зрения экономии материалов считается третий.

Делается электрика в доме своими руками (схемы смешанного типа) с максимально возможной эффективностью. Чтобы облегчить себе работу, проводите разгруппировку:

Освещение коридоров, жилых помещений, кухни.
Ванная и туалет (освещение).
Розетки в жилых комнатах, коридорах.
Розетки в кухне.
Розетка электрической плиты (при необходимости).

Обратите внимание, что это простейший вариант группировки потребителей электроэнергии. Чем меньше групп, тем меньше материалов будет израсходовано. Вышеприведенный пример - самый простой и экономичный. Можно усложнить: буквально к каждой розетке, например, подводить электропроводку. О том, как провести электрику в частном доме своими руками, вы начинаете немного осознавать.

Чтобы упростить прокладку электропроводки, ее можно монтировать под полом (для розеток). В случае с верхним освещением можно проводить монтаж в плитах перекрытий. Идеально для «ленивого» способа - отпадает необходимость штробировать стены и потолок. Причем на план-схеме данный тип проводки нужно отмечать пунктирными линиями.

Расчет тока потребления

Обязательно нужно учитывать силу тока, которая будет протекать по сети. Для этого имеется простая формула: сила тока - это отношение суммарной мощности всех потребителей к напряжению (можно сказать, что это константа, так как стандарт напряжения в нашей стране 220 Вольт). Допустим, у вас следующие потребители:

Электрический чайник мощностью 2000 Вт.
Десяток ламп накаливания, каждая по 60 Вт (всего 600 Вт).
Микроволновая печь мощностью 1000 Вт.
Холодильник мощностью 400 Вт.

Напряжение в сети 220 В, суммарная мощность равна 2000+600+1000+400, то есть 4000 Вт. Разделив это значение на напряжение в сети, получаем 16,5 А. Но если взглянуть на практические данные, то в квартирах и домах максимальное потребление тока редко когда доходит до 25 Ампер.

По этому параметру необходимо выбирать все материалы для проведения монтажа. В частности, от силы тока зависит Обратите внимание на то, что нужно брать всегда запас в 25%. Другими словами, если вы вычислили ток потребления 16 А, нельзя устанавливать предохранитель с таким же значением тока срабатывания. Нужно выбирать стандартное значение больше, нежели расчетное.

Марки проводов для использования в домах

Теперь о том, как монтируется электрика в доме. Кабель (правила ПУЭ регламентируют все его параметры) необходимо выбирать, исходя из токовых характеристик. Желательно, чтобы в доме или квартире проводка была сделана из таких материалов:

Провод марки ВВГ-5Х6. Этот провод состоит из пяти жил, каждая имеет сечение 6 кв. мм. Он широко используется для домов, имеющих трехфазную сеть, чтобы соединить осветительный щиток с основным.
ВВГ-2Х6 имеет две жилы сечением 6 кв. мм. Широко используется для домов с однофазным питанием, чтобы соединить осветительный щиток и основной.
Провод марки ВВГ-3Х2,5 имеет три жилы, у каждой сечение 2,5 кв. мм. Применяется для соединения осветительных щитов с распределительными коробками. Также от коробов до розеток.
Марка ВВГ-3Х1,5 имеет три жилы, у каждой сечение 1,5 кв. мм. Применяется для подключения выключателей и ламп освещения.
Марка трехжильный, сечение каждой жилы 4 кв. мм. Применяется для подключения электрических плит.

Подсчеты количества материалов

Теперь считаете, из каких компонентов (в том числе и мелких) состоит электропроводка в доме. Своими руками проект, разводка, монтаж, выполняется достаточно быстро. Правда, вам придется изрядно постараться как можно точнее сосчитать количество провода. Для этого, согласно плану, проходите по квартире с рулеткой. Проведя замеры, добавьте сверху метра четыре - запас лишним не будет.

На входе в дом ставится все провода из дома подходят к нему. В нем производится установка автоматических выключателей. Обратите внимание на то, что автоматы должны иметь максимальный ток срабатывания 16 или 20 Ампер. должна подключаться через отдельный автоматический выключатель. При мощности до 7 кВт используется автомат на 32 А, при большей - на 63 А.

После считаете количество распределительных коробок и розеток, ничего сложного в этом деле нет, производится это по схеме, составленной ранее. В дальнейшем вам потребуются различные «мелочи», например, изоляционная лента, наконечники, трубки, кабель-каналы, коробки, термоизоляция, и прочие. Теперь стоит поговорить о том, какими инструментами проводится монтаж проводки в доме своими руками. Схема рассмотрена довольно подробно.

Инструменты для проведения работ

При проведении всегда придерживайтесь правил техники безопасности. Чтобы не запутаться, лучше выполнять самостоятельно, если же у вас есть напарник, то помощь должна быть минимальной - подай, принеси, не мешай. Вам потребуется следующий инструмент:

Мультиметр.
Перфоратор.
Болгарка.
Шуруповерт.
Плоскогубцы.
Кусачки.
Фигурная и плоская отвертки.
Уровень.

Если вы проводите ремонт в старой квартире и параллельно меняете проводку, необходимо все кабели вытянуть, чтобы они не мешали. Для этой работы пригодится специальный датчик обнаружения электропроводки.

Разметка расположения проводов

На стене наносите метки, по которым будете прокладывать провода. Обратите внимание на то, соответствует ли правилам положение проводов. После того как наметили места прохождения электрокабелей, можно обозначить розетки, коробки, щитки и выключатели. Обратите внимание на то, что в новых квартирах под установку щитка имеется ниша. А в старых домах щиты просто крепятся к стене.

Штробирование стен

Первым делом устанавливаете на перфораторе специальную насадку и высверливаете отверстия для установки распределительных коробов, выключателей и розеток. Чтобы прокладывать провода, необходимо сделать в стенах канавки - штробы. Они делаются при помощи болгарки или перфоратора. Какой бы способ ни выбрали, грязи и пыли будет достаточно. Канавка должна иметь глубину 2 см. Что касается ширины, то ее должно хватить, чтобы уложить все провода. Как вы понимаете, разводка электропроводки своими руками - дело нехитрое, сложнее с физической точки зрения сделать монтаж.

Отдельная история с потолком. Если планируете делать навесной, то все провода просто устанавливаете на перекрытии. Это самый простой способ. Немного сложнее - сделать неглубокую штробу. И еще один - спрятать в перекрытии. Например, в панельных домах применяются такие перекрытия, в которых имеются внутренние пустоты. Поэтому хватит двух отверстий, чтобы проложить провода. И последнее - это пробивание отверстий в углах комнат, чтобы вывести провода к центральному щитку. После приступаете к закрытым (придется штробировать стены) или открытым способами.

Заключение

Самое главное в монтаже электрической проводки в домах и квартирах - придерживаться всех норм и правил по ГОСТу, СНиПу, ПУЭ. Так вы не только сможете добиться максимальной эффективности от электропроводки, но и надежности, долговечности, а самое главное - безопасности. И старайтесь применять при монтаже только качественные материалы. Например, провода желательно использовать медные - у них намного больше срок службы (лучше проводимость, меньше нагреваются).

К отделке стен, полов и потолков помещений квартиры или индивидуального дома всегда следует приступать только после того, как сделана схема и проведена электропроводка и ТВ, телефонные и другие сети.

Проложить электрические кабели и расключить их в распределительных коробках своими руками будет под силу большинству хозяев, как это все сделать Вы узнаете из наших соответствующих инструкций в разделе « «.

Сейчас Я более подробно остановлюсь на том, как сделать правильно электропроводку самостоятельно в своем доме. Если у Вас не новое строительство, а проводится капитальный ремонт и Вы решили заменить все электрокабели или просто добавить или перенести розетки, светильники или выключатели- обязательно ознакомьтесь с нашей статьей « «.

Пошаговая инструкция:

Прежде чем приступить к электромонтажным работам- необходимо нарисовать план квартиры или дома и нанести на него места предполагаемой установки мебели, телевизора, холодильника, стиральной машины и другой бытовой техники. Если Вы собираетесь купить новую мебель, тогда рекомендую узнать ее точные размеры.
После того как схема квартиры или дома готова, необходимо определить места установки электрических розеток и выключателей . Обязательно розетки будут стоять возле бытовой техники, компьютера и в других необходимых местах, а также Я рекомендую разместить еще несколько розеток по стенам- в будущем они скорее всего понадобятся. Предусмотрите установку в одном блоке с электрической розеткой дополнительно телевизионную, компьютерную или телефонную в местах, где это необходимо. Особое внимание отведите к выбору мест установки розеток на кухне- учитывайте размеры кухонной мебели и удобства подключения техники. Выключатели ставятся в комнатах на высоте 90 сантиметров, а розетки- 30.
Потруднее будет определиться с установкой и выбором вида и количества светильников и люстр . Как это сделать читайте в нашей статье « «.
Следующее, что необходимо нанести на план- это места монтажа распределительных коробок , в которых соединяются кабели или провода (). Они всегда устанавливаются в легкодоступных местах и над выключателями. На одно помещение в большинстве случаев достаточно одной коробки. Розетки можно подключить и шлейфом или одну от другой, но больше 3 так делать не советую.
Следующим этапом будет нанесение разметки линий прохождения кабельных трасс.
Старайтесь выбирать самую короткую трассу, но прокладывать ее под прямыми углами не ниже 15 сантиметров от потолка, а так же соблюдать общепринятые правила электромонтажа (минимальные отступы указаны на картинке сверху). Если Вы будите делать стяжку, тогда оптимальным будет вариант прокладки кабелей на розетки в ПНД трубах или металлических- в деревянном полу. Некоторые прокладывают электрические кабели на розетки в штробе на уровне их установки.
Но Я так делал только в комнатах, где не была известна точно высота последующего монтажа уровня подвесного или натяжного потолка, что бы не было повреждения при высверливании отверстий крепления профиля по периметру помещения, необходимого для установки этих видов потолков.
После разметки приступаем к штроблению стен и креплению электрического кабеля в них . За подвесным, натяжным потолком электропроводка крепится открыто по поверхности потолка. Переходы через стены делаются в трубах.
Последний этап- это подключения кабелей к электрощиту . Встречается довольно много разных схем. Как правило, в квартиру заходит 3 группы и еще четвертая на электроплиту, при ее наличии. 1 линия идет на комнаты, вторая на кухню, третья на ванную и санузел. Встречается много разных вариаций, иногда на стиральную машину идет отдельная группа. Но самой оптимальной и надежной схемой электроснабжения для 3 или 4 комнатной квартиры или частного дома будет состоящая из 3 обычных автоматов на отдельное включение светильников на 2 комнаты, коридор + 3 комната, санузел + кухня.
Так же рекомендую поставить 3 Диф-автомата отдельно на розетки кухни, 2 комнат и всех остальных помещений.

Обязательно необходимо проложить отдельное электропитание на стиральную машину и электроплиту. При этом сечение медного кабеля на стиральную машину должно быть не меньше 2.5 квадратных миллиметра (автомат на 25 Ампер), а на электроплиту- не менее 6 кв. мм. (автомат на 40 А).

Узнать, как сделать разводку электропроводки можно прочитав эту статью. Штробить или не , провода соединять пайкой или достаточно сделать скрутку, какие розетки и .

До начала монтажа следует ознакомиться с основными правилами.

Вконтакте

Одноклассники

Правила монтажа электропроводки

Электропроводку прокладывают так, чтобы расход материала был минимальный. При современной стоимости цветного металла это сэкономит значительные средства. Более того, сократив общую длину проводов, минимизируете энергопотери. В каждой квартире есть общая стена, разделяющая комнаты. Монтаж можно выполнять с использованием одной на оба помещения. Возможен вариант с двумя коробками, которые располагаются по обе стороны стены, но при этом следует делать расстояние как можно меньше.

Использование розеток и высота проводки

Если в одной из комнат на общей стене находятся и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.

Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.

Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным. Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Риски попадания воды

Прокладывать проводку нужно так, чтобы исключить возможность попадания на нее или распределительные коробки воды. Не стоит устанавливать розетки или выключатели, а также делать разводку в помещениях с высокой влажностью и температурными перепадами. Поэтому в туалетах и ванных комнатах проводиться только освещение, а наличие электрофурнитуры не желательно.

Обратите внимание!
Если в доме отсутствует заземляющий контур и разводка выполняется двумя проводами, то в этих помещения запрещается использовать розетки.

Также схема разводки электрики не должна предусматривать установку распределительных коробок, выключателей или розеток на наружных стенах и в полах.

Пожарная безопасность

При планировании разводки и подборе подходящего сечения проводов нужно учитывать возможность их нагрева и возгорания конструкции. Поэтому прокладывать провода следует в максимально возможном удалении от легковоспламеняющихся предметов и элементов конструкции.

Обычно в квартирах соединение проводов в распределительных коробках осуществляется простой скруткой. Для этого нужно очистить объединяемые провода от изоляции примерно на 5 см от концов. При помощи плоскогубцев плотно скрутить их вместе и заизолировать изолентой или использовать специальные колпачки.

Правильное соединение проводов

Для правильного объединения проводов потребуется паяльник, припой и флюс. Каждый очищенный от изоляции провод сначала облужается, а том впаивается в схему. При этом необходимо оставлять небольшой запас провода в коробке на случай выполнения работ в будущем.

Методы электроразводки

Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.

Открытый способ подразумевает прокладку без использования дополнительной изоляции. Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.

Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.

Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.

Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Обратите внимание!
Расстояние между креплениями желательно делать небольшое в зависимости от веса выбранного кабеля.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Штробление стен

Проще и быстрее выполнить штробление вручную. Стены в обычных квартирах покрыты известковой или цементно-известковой смесью, толщина которой не превышает сантиметра. Она имеет невысокую прочность, поэтому если несколько раз в одном месте провести обыкновенной отверткой, то получиться хорошая штраба, которую можно использовать для прокладки провода. Если отделку сделали из достаточно крепкого материала или ее глубина недостаточная для разводки, то придется использовать специальный инструмент. Для этого прекрасно подойдет болгарка или .

Штробление стен в панельном доме

В таких зданиях все стены, потолки и полы имеют повышенную прочность. Преимуществом таких поверхностей является то, что они ровные. Штробить их не желательно. Такая разводка электрики в квартире занимает много времени, от нее много пыли и шума. Если платинируется установить подвесные потолки, то идеальным вариантом будет сделать разводку открытым методом. При этом кабеля следует проводить под потолком с использованием гофрорукава или монтажного короба. Подвесной потолок должен полностью скрыть электропровода.

При утеплении стен изнутри материал можно использовать для того, чтобы скрыть проводку. Выполнять разводку можно, только если стены не промерзают при низких температурах и на них не образуется конденсат. Провода прокладывают на уровне пола, потолка, в панельных швах. В продаже имеются специальные плинтусы как для пола, так и для потолка. В них есть полости, предназначенные для прокладки кабелей. Для того чтобы установить розетки и выключатели стены придется штробить.

Как сделать разводку электропроводки видео:

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях - мы свяжемся с Вами и вместе сделаем публикацию лучше!

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические варочные панели и духовые шкафы;
стиральная машина;
холодильник и морозильная камера;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м 2 , то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм 2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм 2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм 2 .

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

для осветительной нагрузки – 10 А;
для розеток – 16 А;
для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
Концы проводов выведите в подрозетники и распределительные коробки.
Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Понравилась статья? Поделитесь ей

Распечатать статью
