Определяясь с проектом для дачного строительства, прежде всего, оценивается не только комфортность, но и внешний вид будущей постройки. Частный дом принято считать местом для отдыха, поэтому его стоит сделать красивым и комфортным. Если есть желание построить на приусадебном участке уникальную оранжерею, домик или беседку, то стоит попробовать подумать над возведением геодезического купола. С виду это довольно сложная конструкция, но построить ее способен даже не очень опытный строитель, а материальные затраты будут небольшими. В этой статье будет описано, как построить купол своими руками.

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола . Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.

Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве . Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.

Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.

Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей , то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты . Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки , а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Строительство своими руками

Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка . Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.

Теплица

Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.

Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната . Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.

Беседка

В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:

После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.

Дом

Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:

• нужен хорошо теплоизолированный фундамент;
• к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
• собирается конструкция купольного дома;
• снаружи дом необходимо обшить листами из фанеры.

Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов .

При проживании в таком доме можно оценить основные преимущества этой конструкции.

Заказать проектирование и строительство купольного дома под ключ Вы сможете на сайте dizayndoma.ru , где также представлено подробное описание всех этапов работ и финансирования с указанием стоимости.

Подробным калькулятором для расчета длин стропильных частей купольного дома вы можете воспользоваться на Интернет-ресурсе - www.acidome.ru , очень удобный калькулятор с описанием для применения. А мы также предоставляем видео, которое можно использовать как видео-инструкцию по пользованию данным калькулятором.

На видеоролике видно, каким образом нужно использовать калькулятор и как правильно выбирать длину стропильной части элементов купольного дома. Вы сможете самостоятельно рассчитать длину и изготовить все деревянные стропила, чтобы в последствии построить купольный дом своими руками.

В нашей компании вы можете заказать вентиляцию бризер для дома цена Тион о2 составляет 21 300 руб. Возможны различные комплектации вентиляционной установки дополнительными фильтрами для очистки воздуха по медицинским стандартам. Использвание Бризер Тион О2 является отличной профилактикой таких заболеваний дыхательной системы, как астма, бронхит или аллергия.

Отправить заявку на строительство купольного дома можете

Помимо расчета длин конструктивных элементов, видео покажет, как правильно обработать поверхности всех деревянных деталей, где просверлить отверстия под крепление болтовыми соединениями и как соединить все конструктивные элементы коннекторами.

Вам нужен надежный кондиционер? Рекомендуем заказать инверторную сплит-систему Gree с современным дизайном внутренних блоков. Для оформления заказа перейдите по ссылке.

Применяемое оборудование и инструменты

Конечно, необходимо будет использовать сверлильный и токарный станки, а также другой ручной инструмент, но вы хотя бы наглядно увидите, как это сделать правильно.

Просмотр данного видеоролика вам позволит произвести сборку купольной конструкции вашего дома своими руками, вы увидите подробную технологию строительства конструкции и ответы на многие вопросы, связанные с возведением вашего дома-купола.

Калькулятор для расчета деталей купольного дома показывает в разных цветах различные конструктивные детали, это очень удобный инструмент, без которого вам просто не обойтись при самостоятельном проведении строительных работ.

Как правильно производить расчет длин стропильных частей?

Обязательно обратите внимание, при пользовании калькулятором, на то, что использование коннектора другого вида, который отличается от представленного в видеоролике, может повлечь за собой необходимость в изготовлении стропильных частей других длин.

Всё будет зависеть от того, какое расстояние между болтовыми соединениями стропильных частей, исходя из этого, уже и следует производить правильный расчет длины.

Также обратите внимание и на то, что коннекторы могут быть пятилучевыми или шестилучевыми, все зависит от места их размещения в конструкции самого каркаса купольного дома и от того, сколько стропил, они будут соединять.

На въезде вашей территории загородного дома мы рекомендуем установить ворота с автоматикой и аксессуарами безопасности. Такими автоматическими воротами будет не только комфортно управлять, но и совершенно безопасно.

Можно исходя из одного параметра подобрать другие, посчитаются автоматически. Радиус основания может отличаться от радиуса сферы только при круглении края фигуры.

Ребра

Внимание! Длина указана по верхнему краю (обычно он длиннее), в некоторых случаях (например, ? сферы) общая длина изделия может быть больше за счет нижнего края. Так происходит при выравнивании (до окружности) края фигуры, ибо ЭВМ-программа пытается сориентировать ребра кромки в одну общую для них плоскость, это нужно для удобства установки конструкции на плоскость (поверхность планеты, например).

Учтите, что длины ребер указаны от-точки-до-точки, таким образом коннекторы (в каком бы они ни были исполнении) "съедают" часть длины с каждой стороны.

Как узнать угол пяти угольного и шести угольного сигмента? Угол то есть кладём его по плоскости и центр оттягиваем на верх!??? Очень надо помогите пожалуйста

Каркас купола

Есть несколько способов сборки каркаса купола. Самый простой и доступный – бесконнекторный способ, которым можно спокойно собирать купола до 40 м в диаметре.

Сравнение по кол-ву материалов

На производство рубленого дома площадью 250 м 2 требуется более 150 м 3 . оцилиндрованного 22-го бревна, строительного и отделочного пиломатериала. В это же время, на строительство одного пассивного деревянного геодезического купола 14 м в диаметре, с тремя этажами, общей площадью 350 м 2 требуется 10м 3 пиломатериала, 12 м 3 плитного материала (ЛВЛ, ОСБ3, ФСФ). ВСЁ !!!

Инструкция

Смотрите инструкцию по работе с сайтом . Зарегистрированные пользователи могут создавать свои статьи (также вопросы), добавлять фотогалереи и т.п.

Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.

По умолчанию выставлен русский язык интерфейса. Вы его можете сменить на удобный для Вас, выбрав нужный в выпадающем списке «Язык».

Инструкция к калькулятору

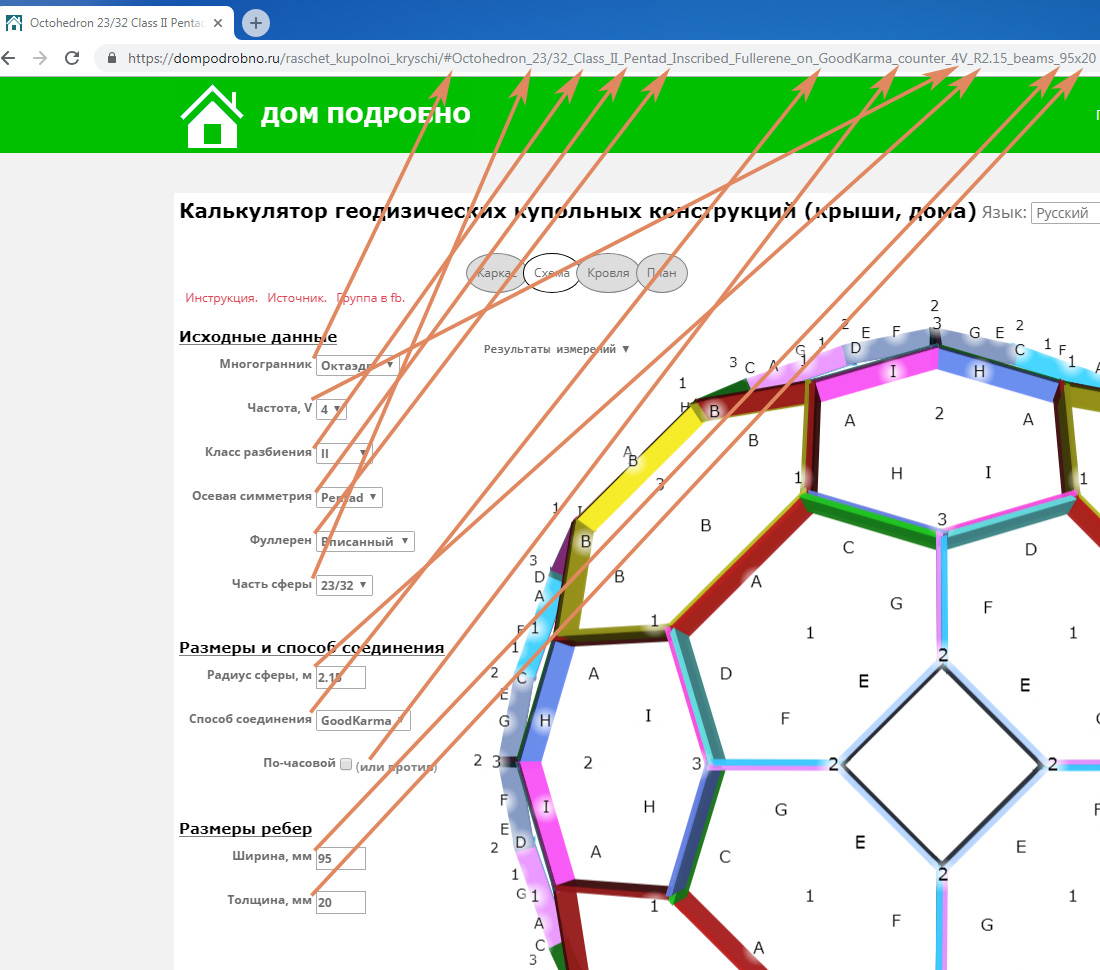

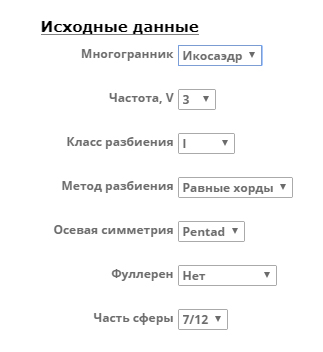

Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:

«Многогранник » — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.

«Частота, V » — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

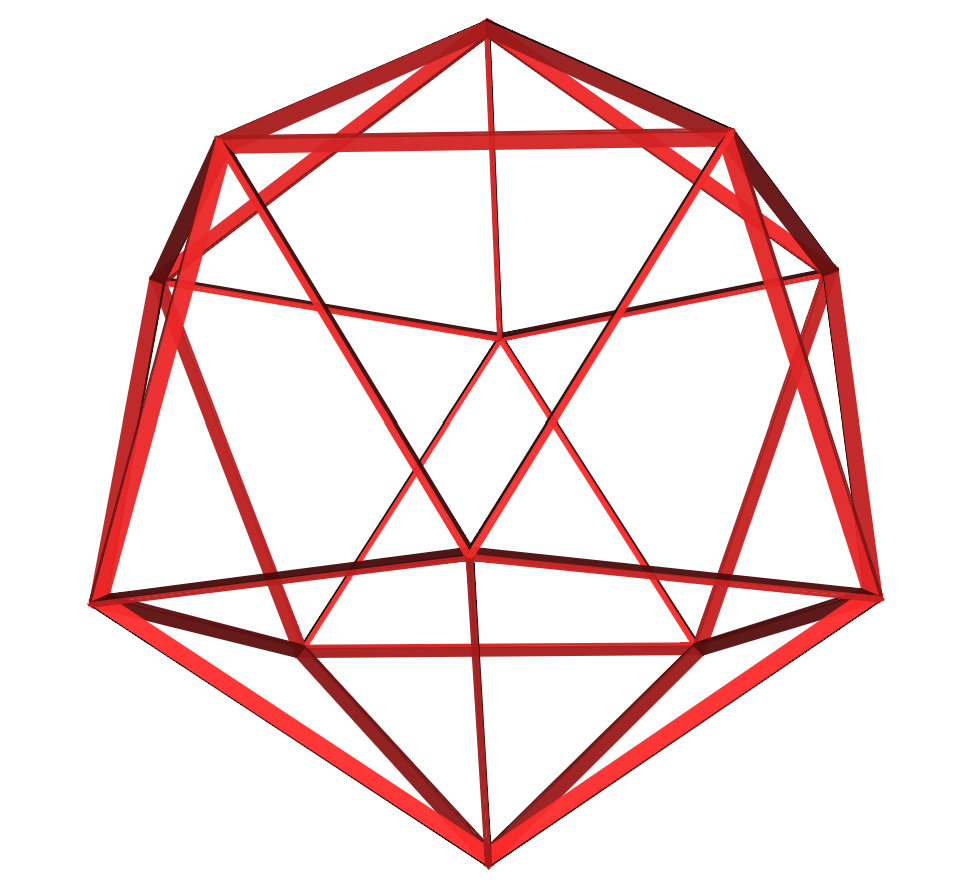

Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.

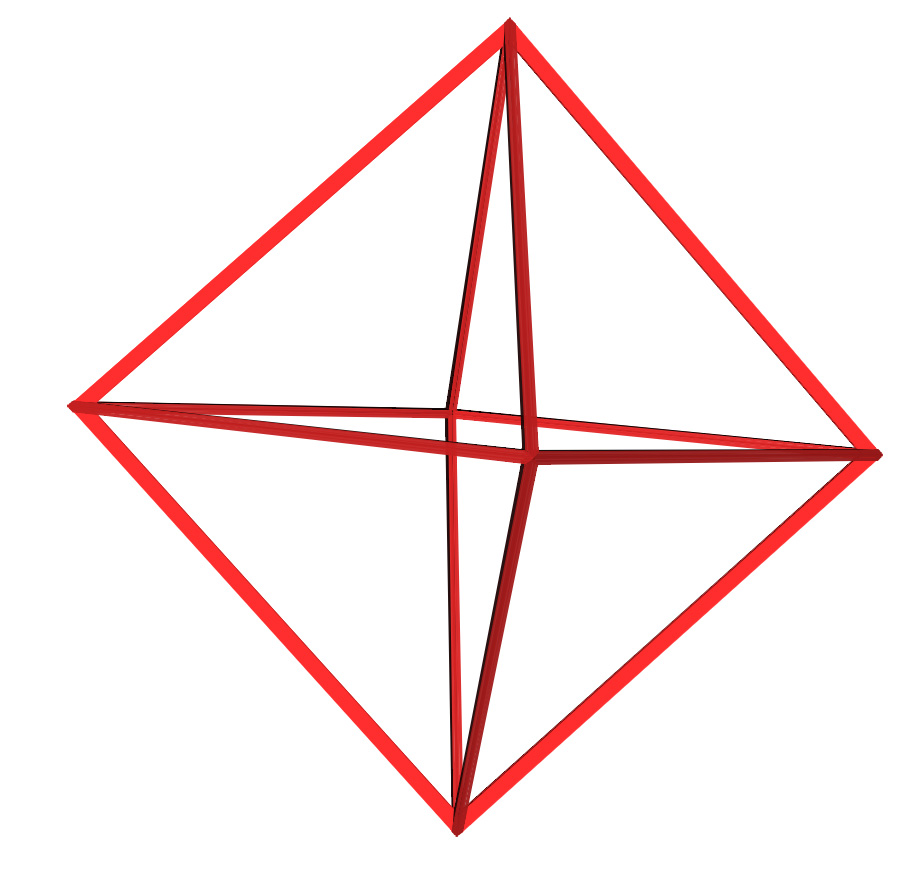

Октаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.

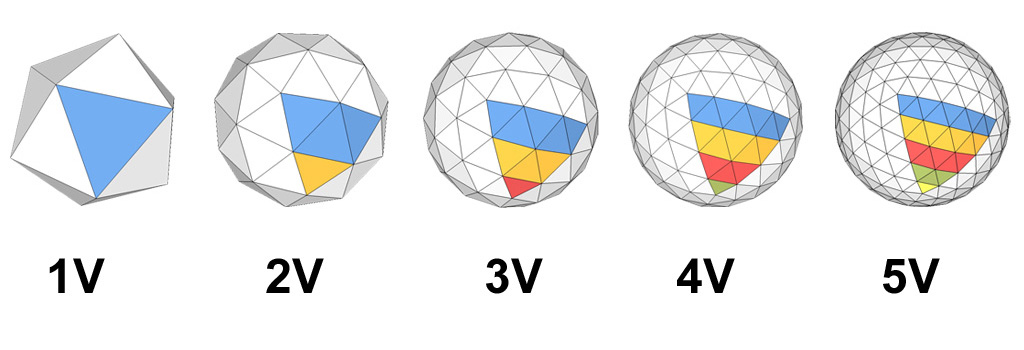

Частота разбиения икосаэдра.

«Класс разбиения » — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.

Классы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

Аналогично способы разбиения задаются для октаэдра.

«Метод разбиения » — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».

«Осевая симметрия » — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

• Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
• Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
• Triad — ось симметрии проходит через грань.

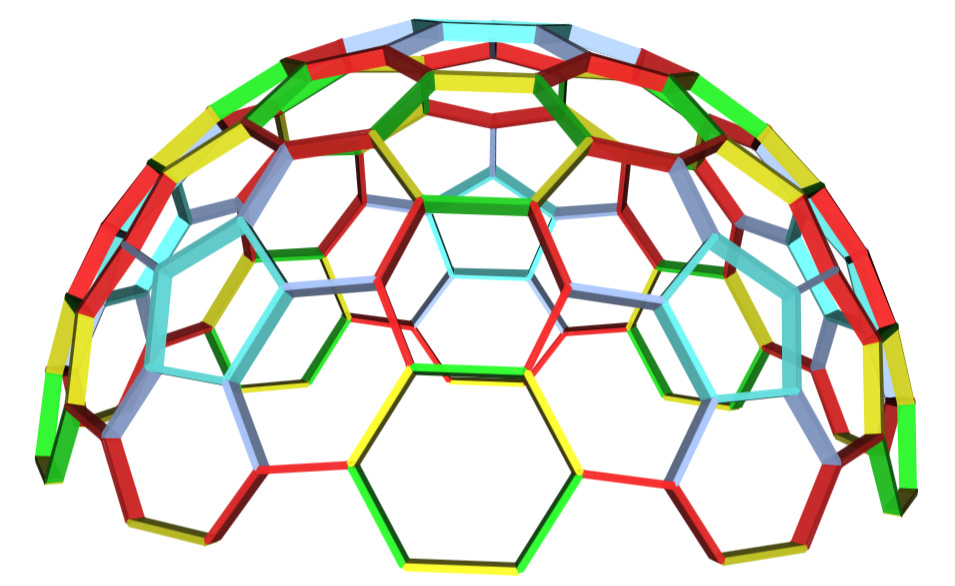

«Фулерен » — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

«Выравнивание основания » — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания. Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.

При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.

«Часть сферы » — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м » — задается радиус сферы в метрах.

В выпадающем списке можно выбрать следующие варианты соединений:

• «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
• «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
• «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
• «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
• «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
• «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Для многогранников в виде октаэдра в текущей версии калькулятора не реализован расчет соединения «Cone». Вместо него калькулятор рассчитывает значения, как для типа соединения «Piped» с нулевым диаметром трубы.

Размеры рёбер

В этом поле задаются ширина и толщина рёбер в миллиметрах.

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема

Кровля

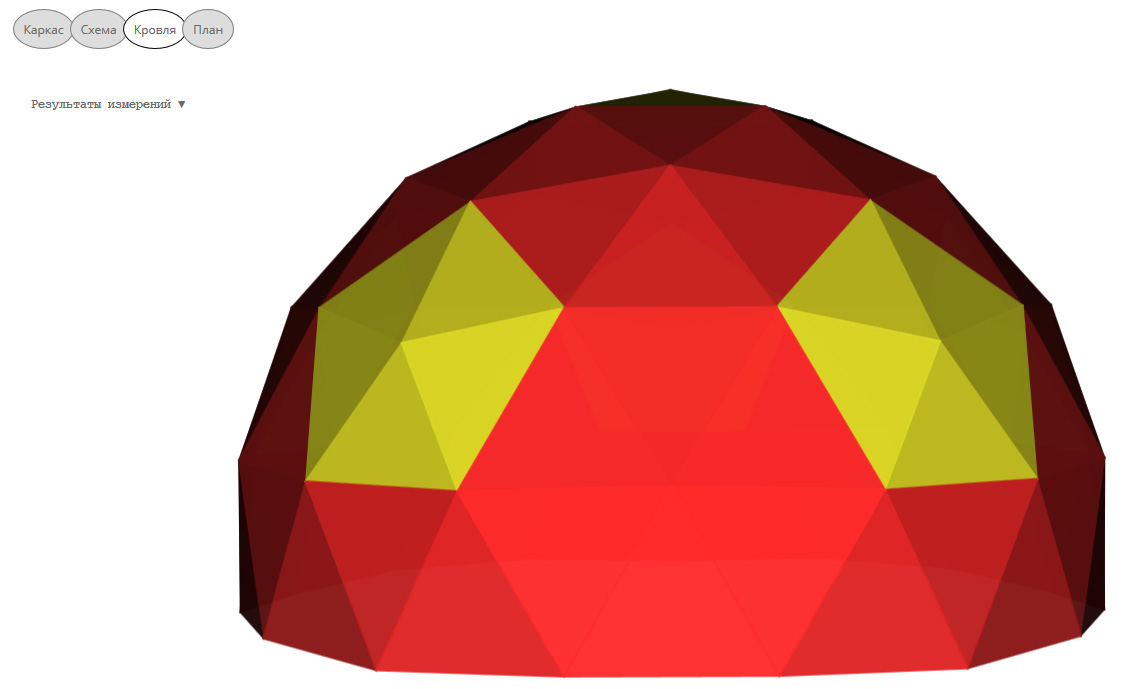

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.

План

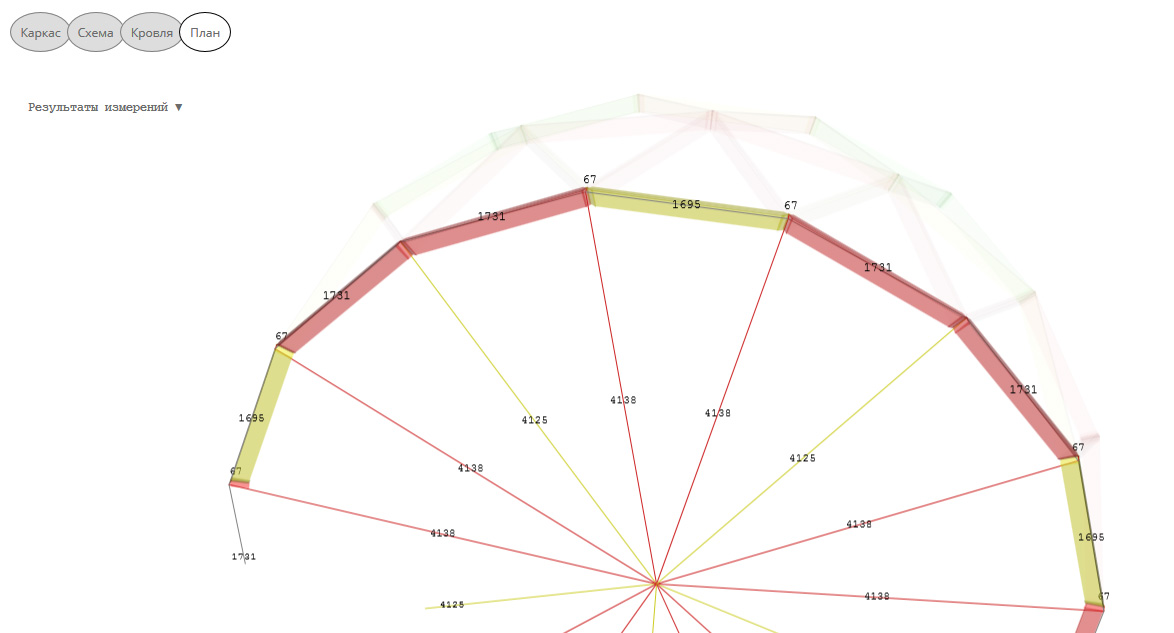

Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему курсором.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Рёбра

В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.

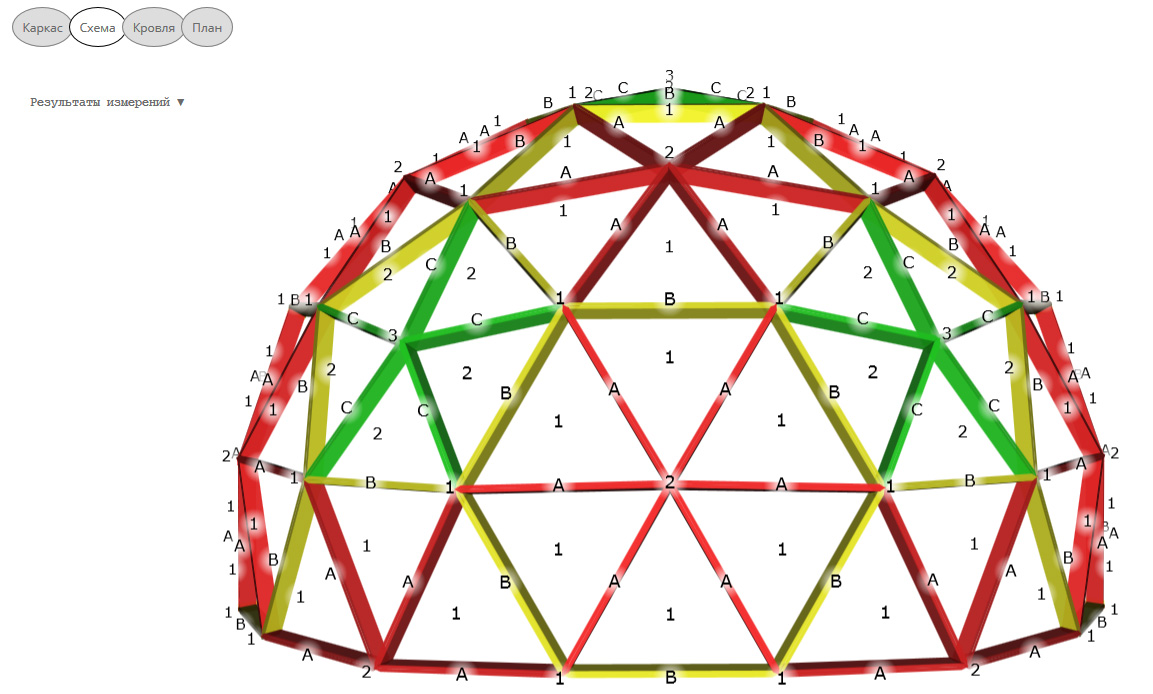

На схеме используются следующие обозначения:

1. Индекс ребра и его цвет на схеме. В качестве индекса используются латинские буквы.
2. Количество рёбер данного типа (индекса).
3. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
4. Числовое обозначение вершины, в которую ребро упирается данным концом.
5. Значение двугранного угла между внешней плоскостью ребра и плоскостью отреза.

Если правая сторона рёбер выводится не корректно, то увеличьте ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.

При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы будут отличаться от полученных здесь. Для их пересчёта можно воспользоваться отдельным .

Грани

В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.

Вершины

В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола. Вершины приведены без учета отсечения части сферы от купола. Так если одно или несколько рёбер имеет обозначение «undefined», то это значит что в усеченном куполе такие вершины есть у основания и граней с обозначением «undefined» у них нет. Для того чтобы увидеть все грани, в поле «часть сферы» следует выбрать всю сферу «1/1».

Результаты конструирования

Скачать модель получившейся конструкции в формате.obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.
